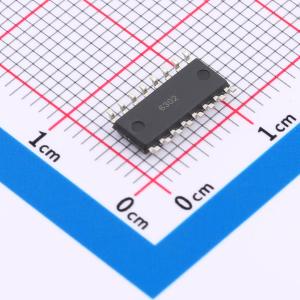

温馨提醒：图片仅供参考，商品以实物为准
U3402
降压型 10V~400V
- 描述
- 该同步降压控制器可从高输入电压源或承受高压瞬变的输入轨进行调节，最大程度减少对外部浪涌抑制组件的需求。60ns的高端开关最小导通时间可实现大降压比，能够从100V标称输入直接降压转换为低压轨，降低系统复杂性和解决方案成本。在输入电压低至16.5V时仍可继续工作，必要时占空比接近100%，非常适合高性能100V电池汽车应用、ADAS（环视ECU）和HEV/EV系统。强制PWM（FPWM）操作可消除开关频率变化，以最大程度减少EMI，同时用户可选的二极管仿真可降低轻载条件下的电流消耗。通过测量低端MOSFET两端的电压降或使用可选的电流检测电阻，可实现逐周期过流保护。高达0.5MHz的可调开关频率可与外部时钟源同步，以消除对噪声敏感的应用中的拍频
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U3402
- 商品编号
- C19193013
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.2625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 10V~400V | |
| 输出电压 | 1.5V~100V | |
| 输出电流 | - | |
| 开关频率 | 10kHz~500kHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.8mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；内置LDO稳压器；频率同步；逐波限流；可调软启动；工作状态指示；可调限流；打嗝限流 |
商品概述
U3401/2 是一款 600V 同步降压控制器，能够从高输入电压源或承受高电压瞬变的输入轨进行调节，从而最大限度地减少对外部浪涌抑制组件的需求。其高侧开关最小导通时间为 60ns，可实现大的降压比，支持从 100V 标称输入直接降压转换至低电压轨，从而降低系统复杂性和解决方案成本。该控制器在输入电压低至 16.5V 的跌落期间仍能持续运行，必要时可达到近 100% 的占空比，使其成为高性能 100V 电池汽车应用、ADAS（环视 ECU）和 HEV/EV 系统的理想选择。强制脉宽调制（FPWM）操作消除了开关频率变化，以最小化电磁干扰，而用户可选二极管仿真模式则降低了轻载条件下的电流消耗。通过测量低侧 MOSFET 的压降或使用可选电流检测电阻，可实现逐周期过流保护。高达 0.5MHz 的可调开关频率可同步至外部时钟源，以消除对噪声敏感应用中的差拍频率。该电压模式控制器具有线路前馈功能，通过适用于标准阈值 MOSFET 的稳健 8.5V 栅极驱动器驱动外部高侧和低侧 N 沟道功率开关。具有 1.5A 源电流和 1.8A 灌电流能力的自适应定时栅极驱动器，可在开关转换期间最大限度地减少体二极管导通，从而在驱动 MOSFET 于高输入电压和高频率下工作时降低开关损耗并改善热性能。该控制器可由开关稳压器的输出或另一个可用电源供电，从而进一步提高效率。相对于内部振荡器，SYNCOUT 引脚提供一个 180° 反相时钟输出，适用于级联或多通道电源，以减少输入电容纹波电流和电磁干扰滤波器尺寸。其他特性包括可配置软启动、用于故障报告和输出监控的开漏电源良好监视器、支持预偏置负载的单调启动、集成 VCC 偏置电源稳压器和自举二极管、外部电源跟踪、带迟滞的可调线路欠压锁定（UVLO）精密使能输入、打嗝模式过载保护以及带自动恢复功能的热关断保护。该控制器采用 10mm × 6.3mm 热增强型 16 引脚 SOP 封装，具有高压引脚额外间距和用于焊点光学检查的可润湿侧面。
商品特性
- 符合汽车应用 AEC-Q100 标准：器件温度等级 1，环境温度范围 -40°C 至 +125°C
- 通用同步降压 DC/DC 控制器
- 16.5V 至 600V 的宽输入电压范围
- 可调输出电压
- 带线路前馈的电压模式控制
- 符合 CISPR 25 电磁干扰标准
- 无损 RDS(on) 或分流电流检测
- 10 kHz 至 0.5MHz 的开关频率范围
- SYNC 输入和 SYNC 输出能力
- 60ns 最小导通时间，支持高 VIN/VOUT 比
- 180ns 最小关断时间，支持低压差
- 1.2V 基准，反馈精度为 ±1%
- 用于标准 VTH MOSFET 的 8.5V 栅极驱动器
- 220ns 自适应死区时间控制
- 1.5A 源电流和 1.8A 灌电流能力
- 用于预偏置启动的低侧软启动
- 可调软启动或可选电压跟踪
- 用于时序和控制的精密使能输入及开漏电源良好指示器
- 固有保护功能，实现稳健设计
- 打嗝模式过流保护
- 带迟滞的输入欠压锁定
- VCC 和栅极驱动器欠压锁定保护
- 带迟滞的热关断保护
- 带可润湿侧面的 16 引脚 SOP 封装
应用领域
- 高功率汽车 DC/DC 调节器
- 汽车电机驱动
- 符合 LV-148 标准的 HEV/EV 电源
