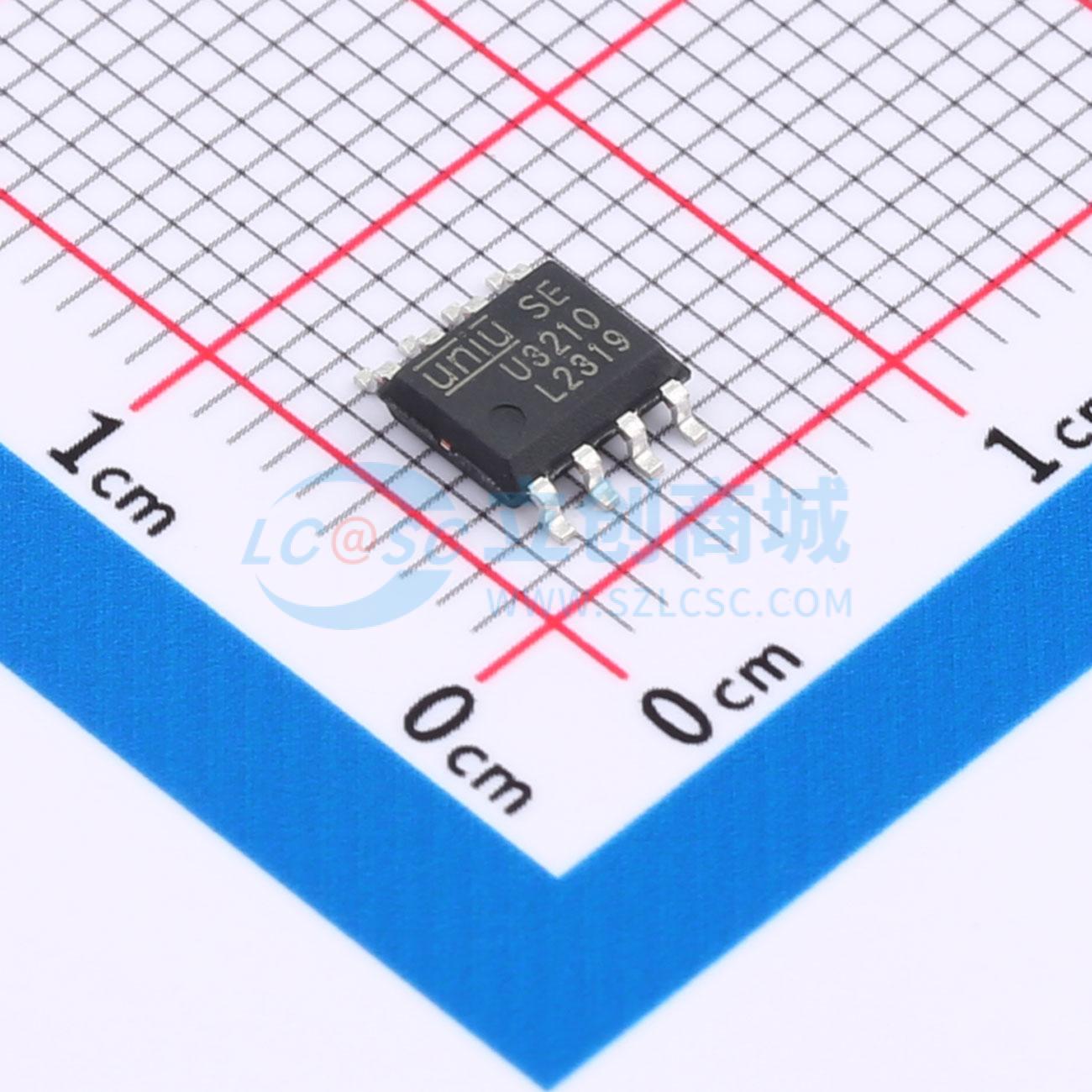

U3210
650V 650V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高性能低成本PWM控制功率器，适用于离线式小功率降压型应用场合，外围电路简单、器件个数少。同时产品启动模块内置高耐压MOSFET(650V)可提高系统浪涌耐受能力。与传统的PWM功率开关不同，内部无固定时钟驱动MOSFET，系统开关频率随负载变化可实现自动调节。同时采用了多模式PWM控制技术，有效简化了外围电路设计，提升线性调整率和负载调整率并消除系统工作中的可闻噪音。此外，芯片内部峰值电流检测阈值可跟随实际负载情况自动调节，可以有效降低空载情况下的待机功耗。集成有完备的带自恢复功能的保护功能：VDD欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护和VDD过压保护。
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U3210
- 商品编号
- C19193011
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18575克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 650V | |
| 开关频率 | 40kHz~60kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 50mW | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 拓扑结构 | 降压式 | |
| 功能特性 | 轻载高效模式；前沿消隐；高压直接启动；消除音频噪音；欠压锁定；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | 12V | |
| 反馈方式 | - |
商品概述
U3210是一款高性能、低成本的PWM控制功率开关，适用于离线式小功率降压应用，其外围电路简单，所需元件数量少。该产品内置高耐压MOSFET（650V）启动模块，可提升系统抗浪涌能力。与传统PWM功率开关不同，U3210内部没有固定时钟来驱动MOSFET，其系统开关频率可根据负载变化自动调节。芯片采用多模式PWM控制技术，有效简化了外围电路设计，改善了线性调整率和负载调整率，并消除了系统工作时的可闻噪声。此外，芯片内部的峰值电流检测阈值可根据实际负载情况自动调节，从而有效降低空载时的待机功耗。U3210集成了完备的、带自恢复功能的保护特性，包括VDD欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护以及VDD过压保护。
商品特性
- 集成650V高压启动电路
- 多模式控制，工作无噪声
- 支持降压和升降压拓扑结构
- 默认12V输出（FB引脚悬空）
- 待机功耗低于50 mW
- 良好的线性调整率和负载调整率
- 集成软启动电路
- 内部保护功能：过载保护、逐周期电流限制、输出过压保护、VDD过压、欠压和电压钳位保护
应用领域
- 小家电电源
- 工业控制
