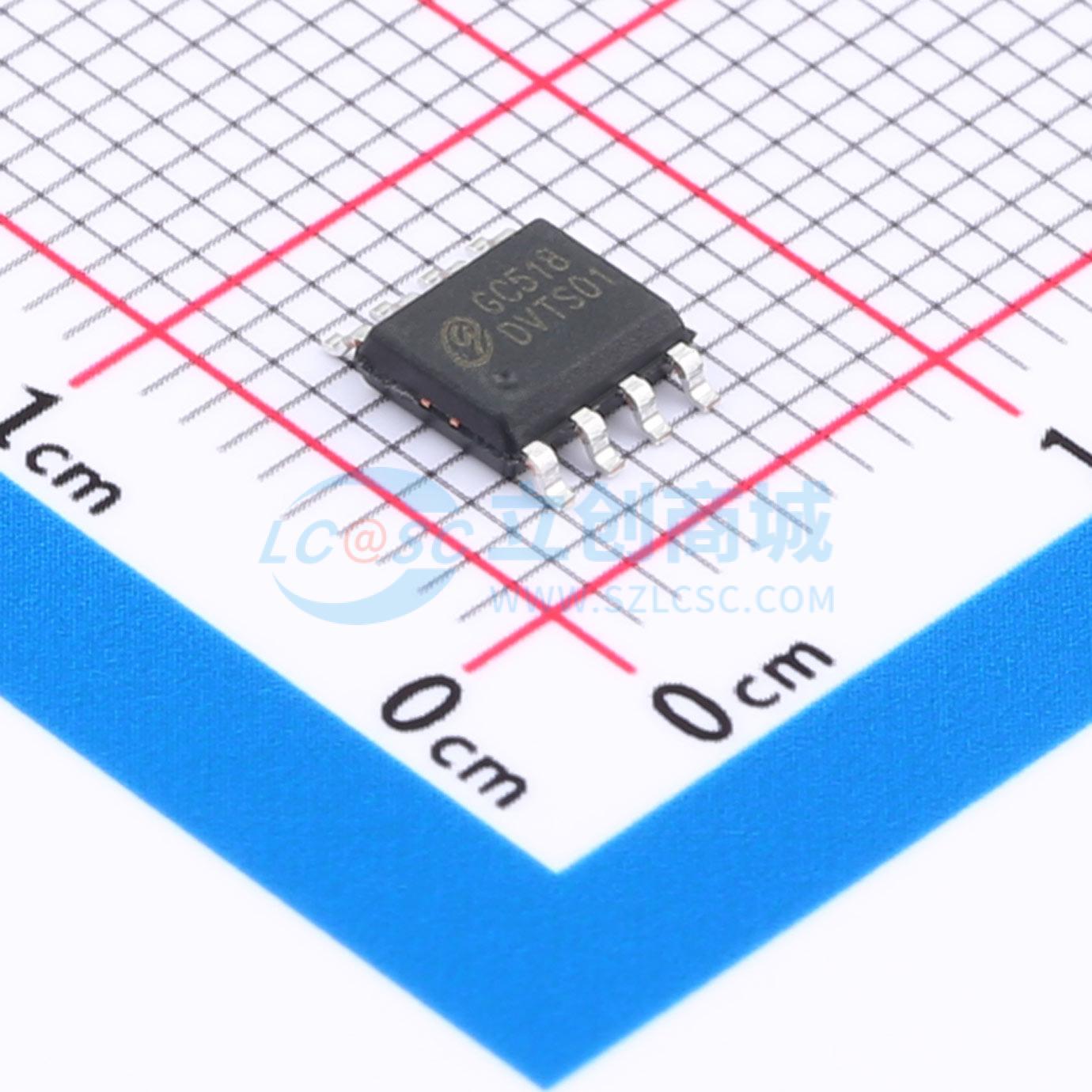

温馨提醒：图片仅供参考，商品以实物为准

GC518

描述: 该产品为电池供电的玩具、低压或者电池供电的运动控制应用提供了一种集成的有刷直流马达驱动解决方案。电路内部采用N沟和P沟功率MOSFET设计的H桥驱动电路，适合于驱动有刷直流马达或者驱动步进马达的一个绕组。该电路具备较宽的工作电压范围（从2V到9.6V），最大持续输出电流达到1.8A，最大峰值输出电流达到4.5A。
品牌名称: Gcore(扬州国芯)
商品型号: GC518
商品编号: C19192582
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.21636克(g)

商品参数

商品概述

该产品为电池供电的玩具、低压或者电池供电的运动控制应用提供了一种集成的有刷直流马达驱动解决方案。电路内部采用N沟和P沟功率MOSFET设计的H桥驱动电路，适合于驱动有刷直流马达或者驱动步进马达的一个绕组。该电路具备较宽的工作电压范围（从2V到9.6V），最大持续输出电流达到1.8A，最大峰值输出电流达到4.5A。该驱动电路内置过热保护电路。通过驱动电路的负载电流远大于电路的最大持续电流时，受封装散热能力限制，电路内部芯片的结温将会迅速升高，一旦超过设定值(典型值150°C)，内部电路将立即关断功率管，切断负载电流，避免温度持续升高造成塑料封装冒烟、起火等安全隐患。内置的温度迟滞电路，确保电路恢复到安全温度后，才允许重新对电路进行控制。

商品特性

低待机电流(小于0.1uA)
低静态工作电流
集成的H桥驱动电路
内置防共态导通电路
低导通内阻的功率MOSFET管
较小的输入电流
内置带迟滞效应的过热保护电路(TSD)
内置限流保护电路，输出对地短路，输出与输出短路，不烧电路
抗静电等级：3KV (HBM)

应用领域

2 - 6节AA/AAA干电池供电的玩具马达驱动
2 - 6节镍 - 氢/镍 - 镉充电电池供电的玩具马达驱动
1 - 2节锂电池供电的马达驱动

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	输出电流	1.8A
	峰值电流	4.5A

	属性	参数值
	工作电压	2V~5V
	导通电阻	130mΩ
	静态电流(Iq)	100nA
	工作温度	-20℃~+85℃
