LHA9924HEQG

LHA9924是一款高性能、单芯片模数转换器(ADC)。该器件包括一个低噪声增益放大器(Gain =64 )、 Δ-Σ 调制器和数字滤波器。该ADC支持两种运行模式，可在功耗与分辨率之间实现最佳平衡。

双通道多路复用器可以选择外部信号测量和内部ADC测试信号。具有使输入电路短路来测试内部噪声的模式。PGA具有高输入阻抗和低噪声，可与传感器直接连接。

ADC可提供出色的低噪声和线性性能。调制器输出由片上数字滤波器进行过滤和抽取, 以生成ADC转换结果。数字滤波器提供250至64000 SPS的数据速率。高通滤波器 (HPF)具有可编程转角频率。片上增益和失调调节寄存器支持系统校准。同步输入控制ADC转换的时序。关断输入使ADC进入关断模式。

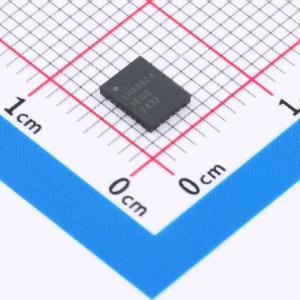

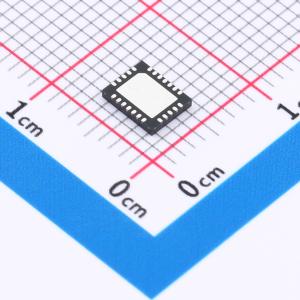

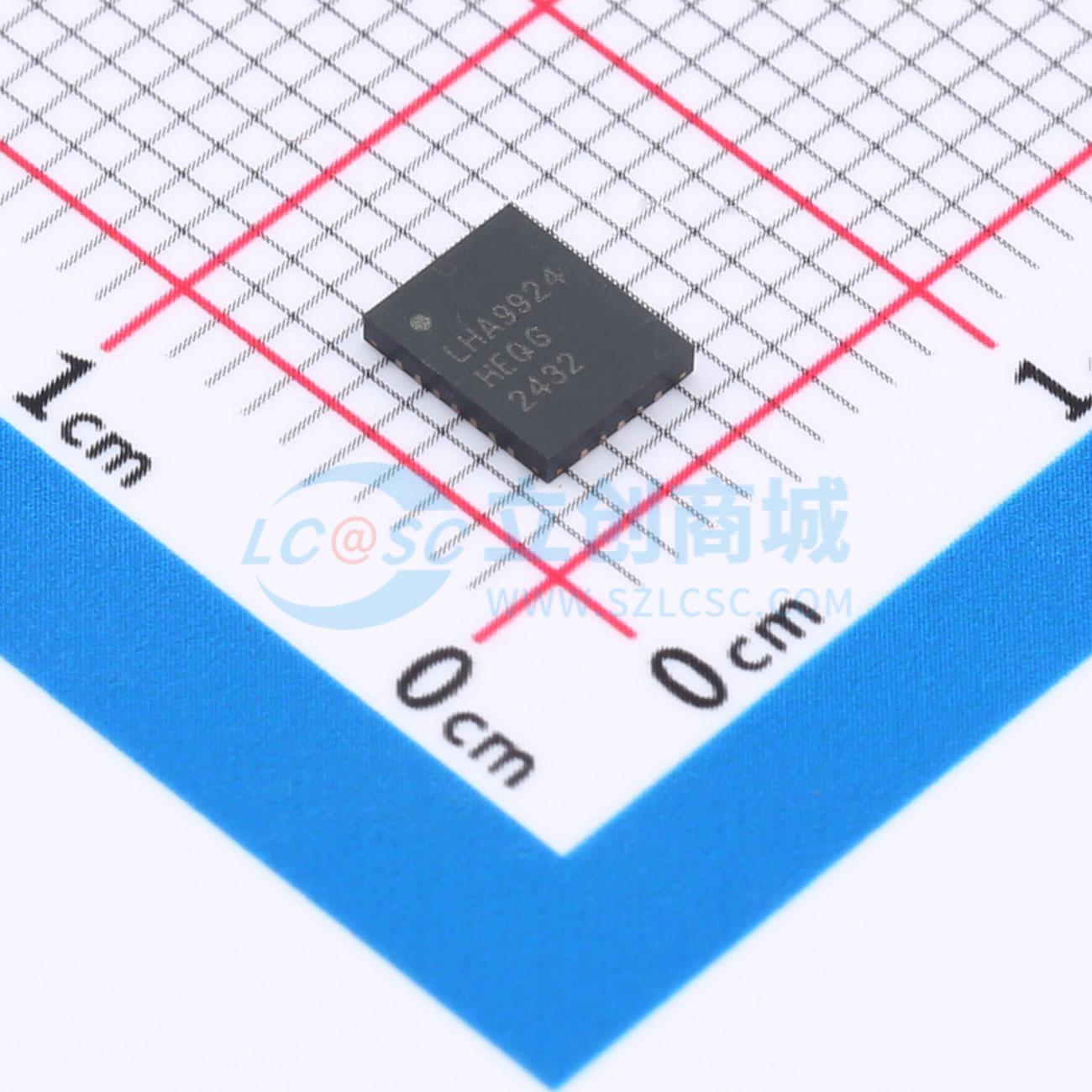

LHA9924采用紧凑的24引线5mm×4mm QFN封装，完整额定工作温度为 -40°C至 +85°C。

高端称重高精度仪器

• 可选择工作模式
  • 低功耗模式：7.2mW
  • 高分辨率模式：12.8mW
• THD：–120dB
• CMRR：127dB
• INL: 2ppm @G = 64
• 低噪声：6nV/√Hz
• 双通道多路复用器
• 快速响应
• 超范围检测器
• 灵活的数字滤波器：
  • Sinc + 有限脉冲响应 (FIR) + 无限脉冲响应(IIR) （可选）
  • 线性或最小相位选项
• 失调误差和增益误差校准
• SYNC输入
• 模拟电源：5V/3.3V 或 ±2.5V/±1.65V
• 数字电源：1.8V至5V
