温馨提醒：图片仅供参考，商品以实物为准

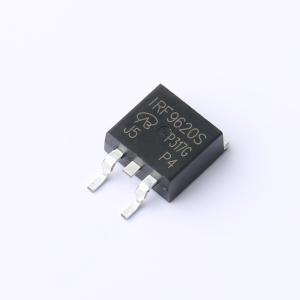

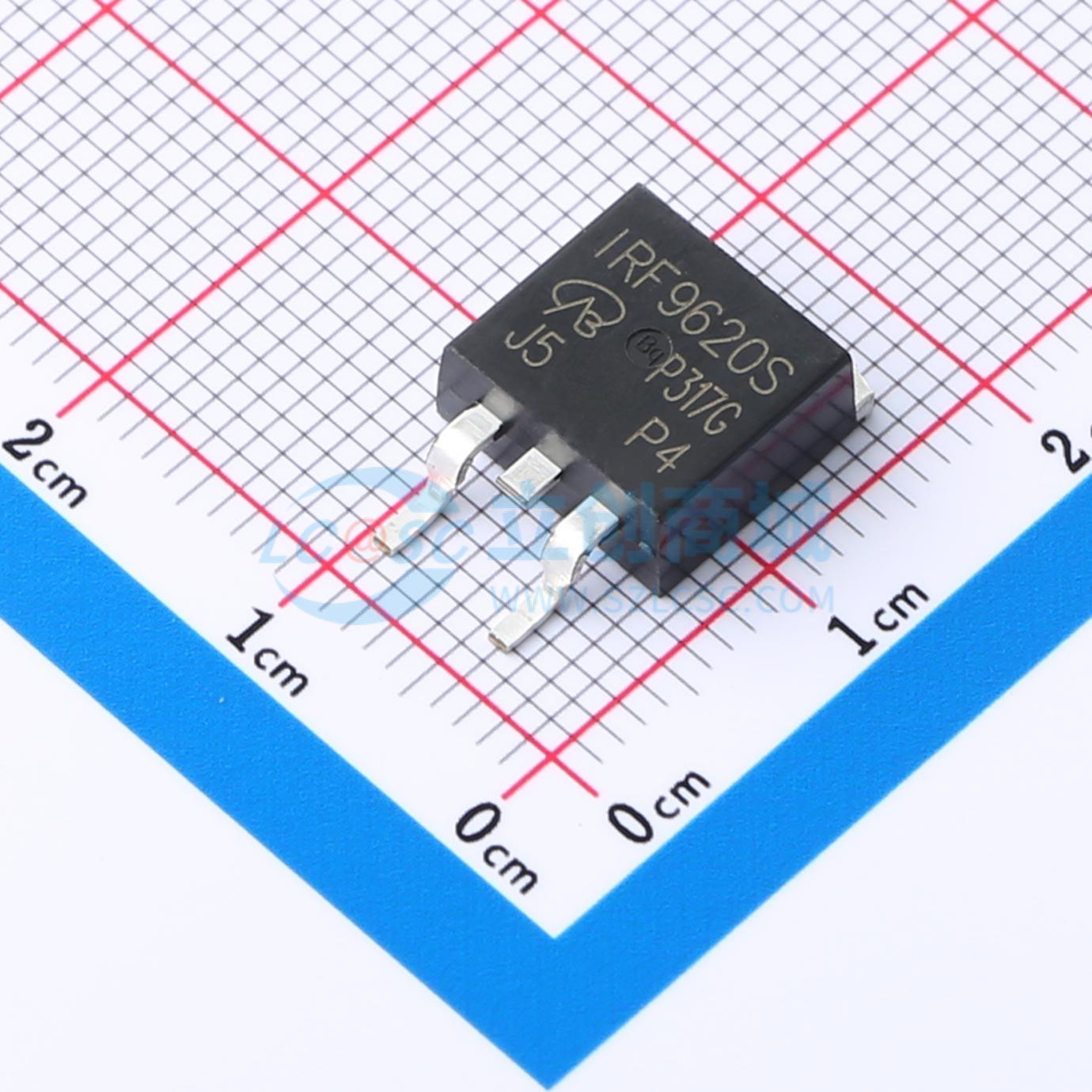

IRF9620SPBF-VB
1个P沟道 耐压:200V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单P型Trench技术的MOSFET，适用于多个电子领域和模块。TO263；P—Channel沟道,-200V；-11A；RDS(ON)=500mΩ@VGS=10V,VGS=20V；Vth=-2~-4V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- IRF9620SPBF-VB
- 商品编号
- C19190279
- 商品封装
- TO-263(D2PAK)
- 包装方式
- 管装
- 商品毛重
- 1.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 2Ω@10V,2.0A | |
| 耗散功率(Pd) | 105W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7.1nC@10V | |
| 输入电容(Ciss) | 700pF | |
| 反向传输电容(Crss) | 81pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 370pF |
商品特性
- 低栅极电荷Qg，驱动要求简单
- 改善了栅极、雪崩和动态dV/dt鲁棒性
- 全面表征了电容、雪崩电压和电流
应用领域
- 开关模式电源(SMPS)-不间断电源-高速功率开关
