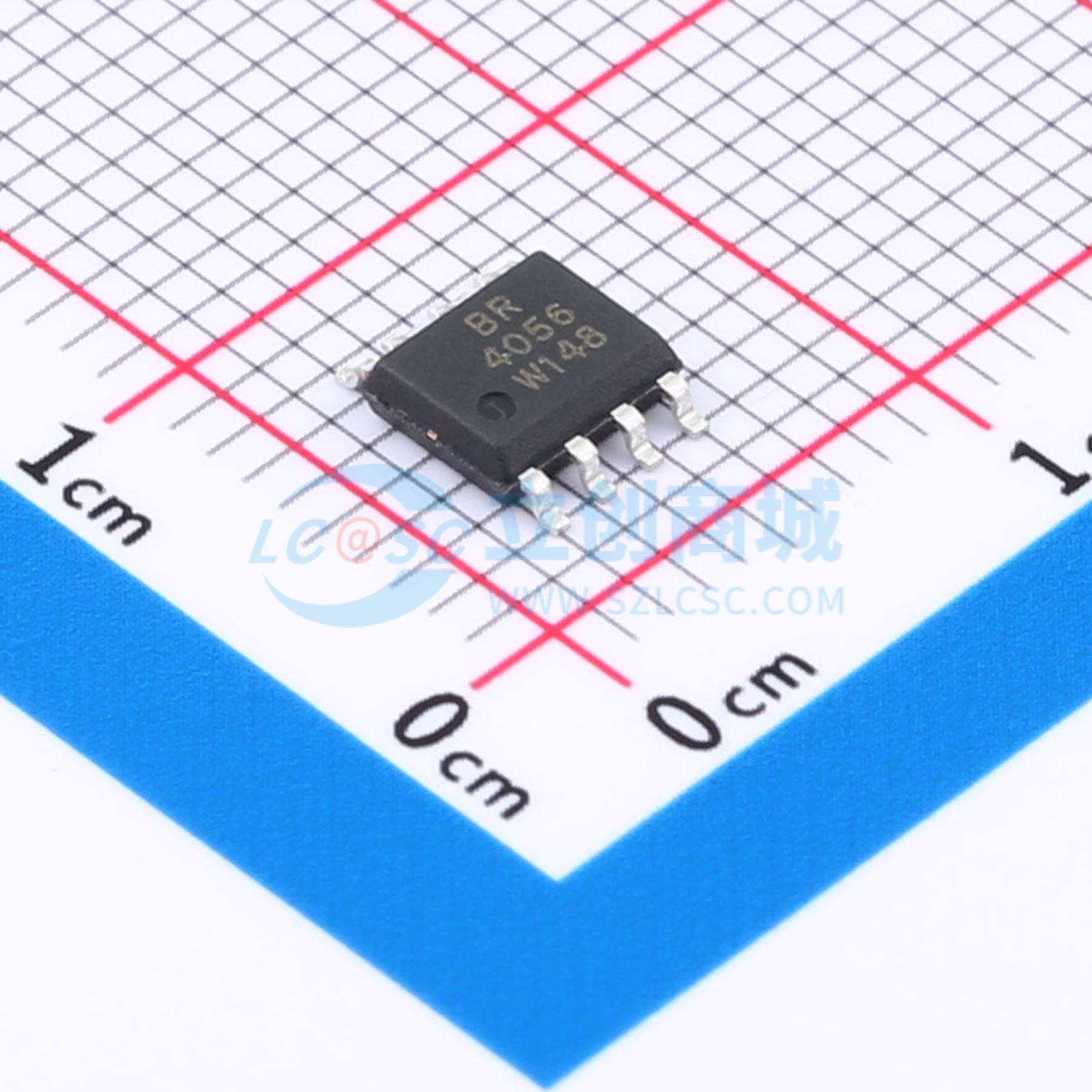

BRCL4056SE

单节锂电池恒流/恒压充电管理集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 场效应晶体管单节锂电池进行恒流/恒压充电管理的集成电路
品牌名称: BLUE ROCKET(蓝箭)
商品型号: BRCL4056SE
商品编号: C19190006
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.17165克(g)

商品参数

商品概述

BRCL4056SE是一款ESOP-8封装的可以对单节锂电池进行恒流/恒压充电管理的集成电路。该器件内部包括功率晶体管，不需要外部的电流检测电阻和阻流二极管。BRCL4056SE只需要极少的外围元器件，非常适用于便携式应用的领域。BRCL4056SE恒压充电电压为4.2V，精度达1%，充电电流通过一个外部电阻设置。热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。当输入电压掉电时，BRCL4056SE自动进入低功耗的睡眠模式，此时电池的电流消耗小于2uA。其它功能包括输入电压过低锁存，自动再充电，芯片使能输入端，电池温度监控以及状态指示等功能。

商品特性

可编程充电电流达1.0A
输入电压范围：4.5~6.5V
无需外挂MOSFET、检测电阻或阻流二极管
预设4.2V充电电压，精度±1%
采用恒流/恒压/恒温模式充电，既可以使充电电流最大化，又可以防止芯片过热
电池反接保护
电池温度监测
自动再充电
充电状态双灯指示、无电池和故障状态显示
电源电压掉电时自动进入低功耗的睡眠模式
软启动限制浪涌电流
带使能端控制
带散热片ESOP-8封装，无卤产品

应用领域

移动电话
移动电源
数码相机
MP3播放器
蓝牙应用
便携式设备
USB总线供电充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 10 个)

个

起订量：10 个4000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6.5V
	最大充电电流	1A
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	2uA
