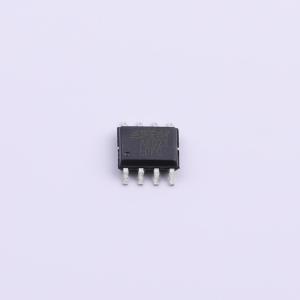

温馨提醒：图片仅供参考，商品以实物为准
TPA8023-SO1R
单端输入单端输出隔离放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA8023-SO1R
- 商品编号
- C19189689
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.101克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式放大器 | |
| 带宽(-3db) | 300kHz | |
| 增益 | 1 | |
| 输入失调电压(Vos) | 500uV | |
| 输入偏置电流(Ib) | 3nA | |
| 输出类型 | 非差分 |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3750 | |
| CMTI(kV/us) | 100kV/us | |
| 输入侧工作电压 | 4.5V~5.5V | |
| 输出侧工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
TPA8023是一款精密、单端输入、单端输出的隔离放大器，其输出通过电容性二氧化硅绝缘屏障与输入电路隔离。该屏障经认证，SOP8版本可提供高达3750-VRMS的隔离（符合UL1577标准），WSOP8版本可提供高达5000-VRMS的隔离。通过创新的电路设计和优化的结构，该器件的共模瞬态抗扰度得到了显著增强。器件输入为高阻抗，可连接到高阻抗电阻分压器或任何其他高阻抗电压信号源。器件提供单端输出，可馈入下一级的单端输入。其卓越性能支持电机控制或其他应用中的总线电压测量。该器件提供SOP8和WSOP8两种封装，工作温度范围为-40°C至+125°C。
商品特性
- 输入电压范围：2.25 V
- 单端输入，单端输出
- 固定增益：1
- 低失调误差：在25°C时最大为3 mV
- 极低增益误差：在25°C时最大为0.5%
- 宽温度范围：-40°C至+125°C
- 基本隔离：TPA8023-SO1R
- 增强隔离：TPA8023-SOAR
- TPA8023-SO1R-S和TPA8023-SOAR-S型号通过AEC-Q100可靠性测试，适用于汽车应用
- 已完成安全相关认证：符合UL 1577标准的3750-VRMS隔离等级（SOP8封装），符合UL 1577标准的5000-VRMS隔离等级（WSOP8封装），以及CQC、CSA认证
应用领域
- 电机控制
- 电源
- 汽车车载充电器
