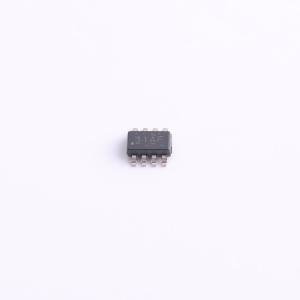

温馨提醒：图片仅供参考，商品以实物为准
INA232BIDDFR
INA232BIDDFR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA232BIDDFR
- 商品编号
- C19189918
- 商品封装
- SOT-23-THIN-8
- 包装方式
- 编带
- 商品毛重
- 0.085398克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | -300mV~48V | |
| 增益 | - | |
| 带宽 | - | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±26V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 300uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.1uV/℃ | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | - | |
| 共模抑制比(CMRR) | 120dB | |
| 噪声密度(eN) | - |
商品概述
INA232 器件是一款 16 位数字电流监测器，具有与 I2C/SMBus 兼容的接口，适用于多种数字总线电压，如 1.2 V、1.8 V、3.3 V 和 5.0 V。该器件可监测外部检测电阻两端的电压，并报告电流、总线电压和功率值。
INA232 具有可编程的 ADC 转换时间和平均功能。该器件还具有可编程校准值和内部乘法器，可直接读取安培为单位的电流和瓦特为单位的功率。该器件可监测 IN– 引脚上的总线电压，并可在过流/欠流以及过压/欠压条件下发出警报。在电流测量模式下的高输入阻抗允许使用更大的电流检测电阻，以测量小值系统电流。
INA232 可在共模总线电压下检测电流，该电压范围可从 –0.3 V 到 48 V，与电源电压无关。该器件由单个 1.7 V 至 5.5 V 电源供电，正常工作时典型电源电流为 300 μA。该器件可置于低功耗待机模式，典型工作电流为 2.2 μA。
商品特性
- 支持高端或低端电流检测
- 工作电源电压范围为 1.7 V 至 5.5 V
- 可报告电流、电压和功率
- 可编程满量程范围：20mV / 80mV
- 输入共模电压范围：–0.3 V 至 48 V
- 电流监测精度：
- 16 位 ADC 分辨率
- 最大 0.3% 增益误差
- 最大 50 μV 失调
- 低输入偏置电流：最大 10 nA
- 可配置平均选项
- 通用呼叫寻址允许设备间转换同步
- 过流和欠流事件的警报限制
- 1.2 V 兼容的 I2C、SMBus 接口
- 两种设备地址选项，四个引脚可选地址
- SOT23 - 8 封装
- 工作温度：-40°C 至 +125°C
应用领域
- 智能音箱
- 电池充电器
- 电源管理
- 电池单元监测器和平衡器
- 机架服务器
