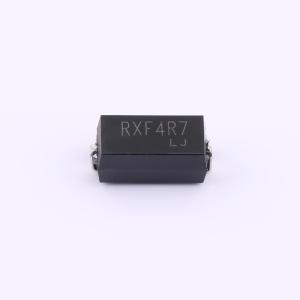

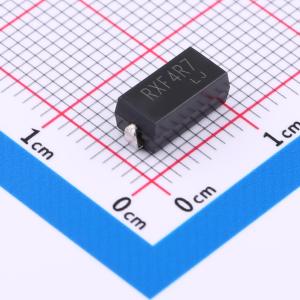

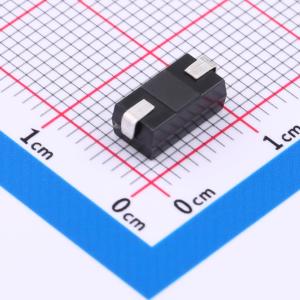

RXF-1WS-4.7R-0309

本标准适用于电光源、开关电源、充电器及家用电器等电子设备中用绕线保险电阻器之规格。绕线保险电阻器以RXF表示，功率以阿拉伯数字表示，标称阻值单位有Ω、KΩ、MΩ，容许公差在室温中依电桥法测量，应在指定电阻值之容许公差以内，±5%可默认不写。额定功率是在周围温度70°C以下连续使用所适用功率的最大值，周围温度超过上述温度时，额定功率依减轻曲线递减。额定电压指对应于额定功率的直流或交流（商用频率之有效值）电压。外型尺寸未提及，构造方面，基体为瓷器棒，端子为电气用镀锡铜片，电阻器本体使用黑色阻燃绝缘胶封装（耐300°C），外表坚固、不易开裂，电阻本体表面激光打码标有阻值、公司代码。温度使用范围为 -25°C ~ 155°C。

电光源、开关电源、充电器、家用电器等电子设备
