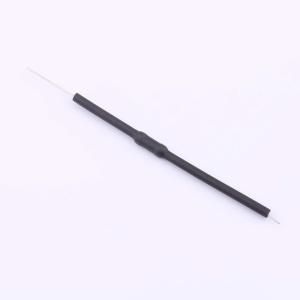

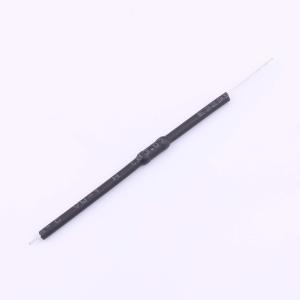

RXF-1WS-10R-80mm-B-4-16

本基准适用于家电、计算机、信息、照明领域的绕线器。绕线电阻用RXF表示，额定电力以数字表示，公称电阻值单位有Ω、KΩ、MΩ，总长为引线和本体长度之和，单位为MM。容许误差在室温中依电桥法测量，应在指定电阻值的容许误差以内，±5%的容许误差可不标注。加工/包装方式有盒式带装和散装，套管两端露头标注数字表示未被套管覆盖的长度，成型方式有立式成型和卧式成型。额定电力适用于周围温度70℃的最高负载电压及过负载电压，周围温度超越70℃时，依照电力轻减曲线而定。外型尺寸单位为MM，基体为日本制及德国制瓷器棒，端子为电气用镀锡CP线，电阻器本体使用灰色阻燃绝缘涂料涂装，耐800℃，外表坚牢不得脱落。电阻本体印上5条鲜明色码，第1 - 3条表示电阻值，第4条表示容许误差，第5条白色码表示识别码。温度使用范围为 -25℃ ~ 155℃。机械性能方面，拉力强度测试时将电阻本体一端固定，另一端向电阻体轴方向增加力量，重量增至1.5kg保持10秒钟，本体不得有脱落或松动现象；扭转强度测试时自电阻体起约6mm处之端子线，以约0.8mm曲率半径弯曲90度，其次由弯曲处向端子线前端1.2 ± 0.4mm处挟定端子引出轴作回转轴，以约5秒时间沿直面回转360度再逆转360度，如此施行回逆转二次，不可发生折断及松动现象。电气性能方面，熔断特性可按用户要求提供；温度系数计算公式为温度系数(ppm/℃) = ((R2 - R1)÷R1)×(1÷(T2 - T1))×10^6，其中R1为试前阻值，R2为试后阻值，T1为室温，T2为试验温度(室温 +50℃)；短时间过负载时加2.5倍之额定电压5秒钟不得发生异状，且置冷30分钟后之电阻值变化率应在±1%以内；耐电压测试时将待试电阻器置于V形金属槽或以锡箔纸包裹，取任一端子为一极、金属槽或锡箔纸表面为另一极，施加350VAC 1分钟，施加最高过负载电压1分钟，试后不得发生异状及烧损，电阻值变化率应在0.5%以内；绝缘电阻测试时将待试电阻器置于V型金属槽或以锡箔纸包裹，取任一端子为一极、金属槽或锡箔纸表面为另一极，以DC500V绝缘电阻计测量其绝缘阻抗应达10000MΩ以上；耐湿寿命测试在温度40 ± 2℃、湿度90 ~ 95%的恒温恒湿槽中，以加额定电力1.5小时、切0.5小时的周率重复施行500 ± 2小时后，于无负载状态下放置于室内约1小时，其电阻值的变化率应在±5%以内，且其外观应无显著变化、易于判读；负载寿命测试于温度70℃试槽中，以加额定电压1.5小时、切0.5小时的周率施行1000 ± 4小时，放置冷却1小时后之电阻值变化率应在±5%以内。
