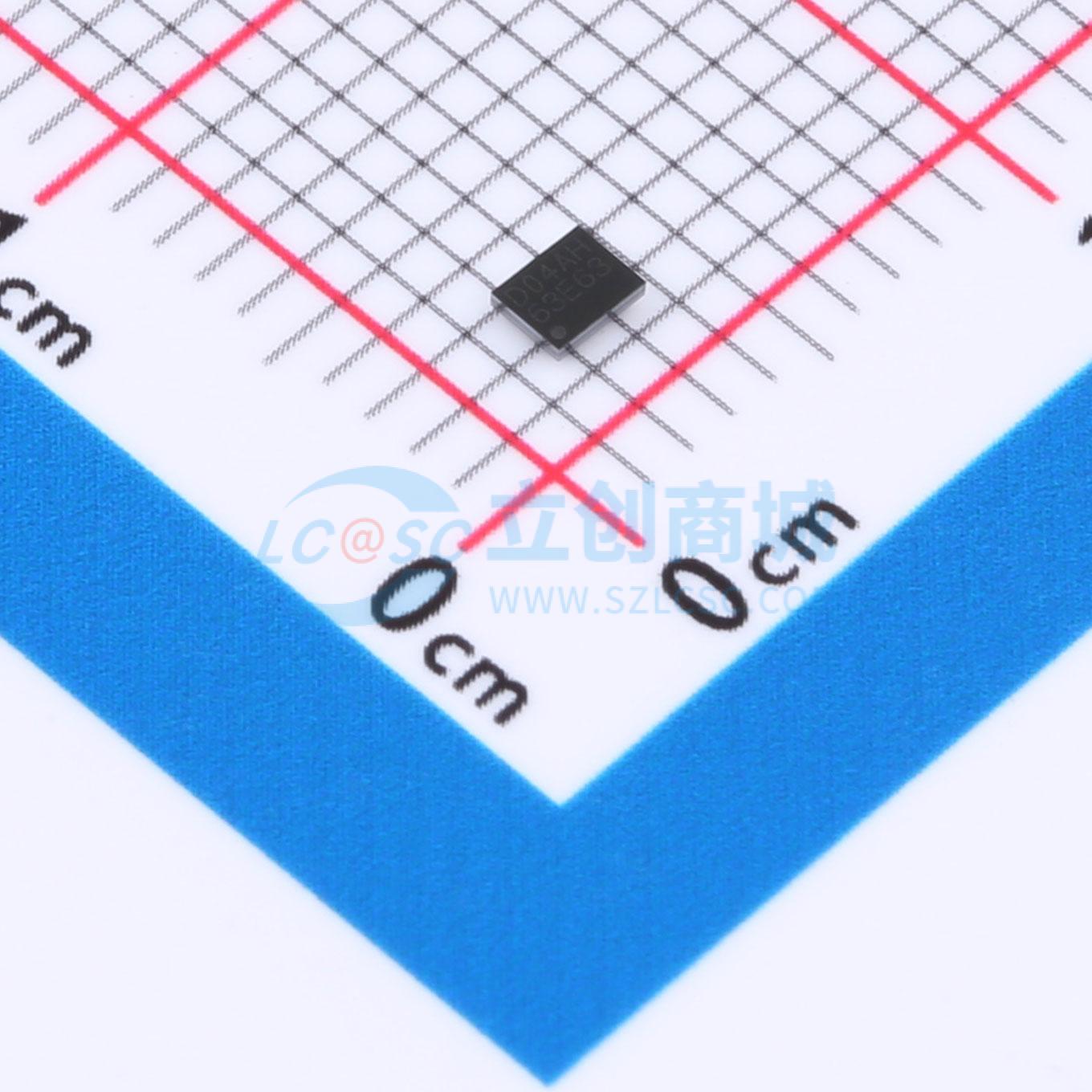

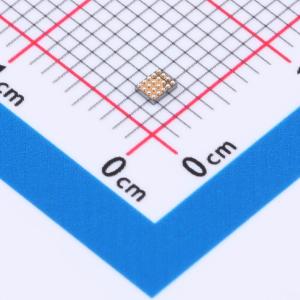

温馨提醒：图片仅供参考，商品以实物为准

RK860-0

高效率2.4MHz同步降压DC-DC调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RK860是一款高效2.4MHz同步降压DC-DC调节器IC,能够提供高达6A的输出电流。它可以在2.7V到5.5V的宽输入电压范围内工作,并集成了主开关和同步开关,以最小化导通损耗。输出电压可编程范围为0.7125V到1.5V。该芯片采用节省空间的低剖面WLCSP 1.65mm*2.05mm-20封装。
品牌名称: Rockchip(瑞芯微)
商品型号: RK860-0
商品编号: C19188628
商品封装: CSP-20(1.6x2)
包装方式: 编带
商品毛重: 0.056克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(3)3A以上-(大电流)方案

商品参数

商品概述

RK860是一款高效的2.4MHz同步降压DC/DC调节器IC，能够提供高达6A的输出电流。它可在2.7V至5.5V的宽输入电压范围内工作。此外，它集成了一个主开关和一个同步开关，两者的导通电阻RDS(ON)都非常低，以最大限度地降低传导损耗。通过I²C接口，输出电压可按12.5mV/步长从0.7125V编程至1.5V，或按6.25mV/步长从0.5V编程至1.5V。RK860采用节省空间的薄型WLCSP 1.65mm*2.05mm-20封装。

商品特性

输入电压范围：2.7V - 5.5V
2.4MHz开关频率可最大限度减少外部元件
当VIN = 3.8V且温度为25℃时，典型静态电流为70μA
内部开关（PFET/NFET）的低导通电阻RDS(ON)：当VIN = 3.8V时为24mΩ/16mΩ
可编程输出电压：按12.5mV/步长从0.7125V至1.5V，或按6.25mV/步长从0.5V至1.5V
具备6A连续输出电流能力
适用于0.24μH电感和22μF*2陶瓷电容
针对硬短路情况采用打嗝模式保护
集成内部保护：逐周期过流保护（OCP）以及输入过压保护（VIN-OVP）/欠压锁定（UVLO）/芯片过温保护（DIE-TSD）
符合RoHS标准且无卤素
紧凑封装：WLCSP 1.65*2.05-20

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	712.5mV~1.5V
	输出电流	6A
	开关频率	2.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	70uA
	开关管(内置/外置)	内置
	输出类型	可调
