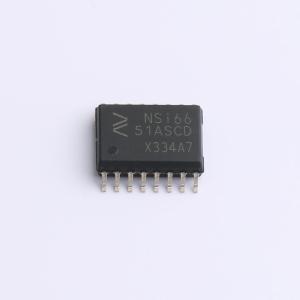

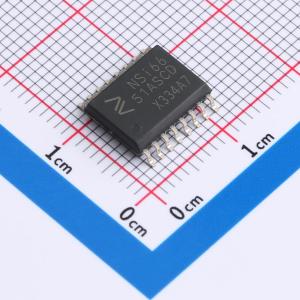

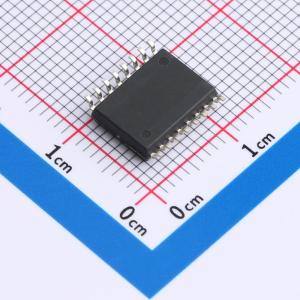

NSi6651ASC-DSWR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NSI66x1A 是一款单通道增强型隔离式智能栅极驱动器，可在众多应用中驱动 IGBT 和 SiC MOSFET。它能够提供和吸收 10A 的峰值电流。150kV/μs 的最小共模瞬态抗扰度（CMTI）保障了系统的稳健性
品牌名称: NOVOSENSE(纳芯微)
商品型号: NSi6651ASC-DSWR
商品编号: C19188503
商品封装: SOP-16-300mil
包装方式: 编带
商品毛重: 1.519444克(g)

商品参数

商品概述

NSI66x1A是一款单通道增强型隔离式智能栅极驱动器，可在多种应用中驱动IGBT和SiC MOSFET。它能够提供和吸收10A的峰值电流。150kV/μs的最低共模瞬态抗扰度（CMTI）确保了系统的稳健性。 NSI66x1A具备关键保护特性，如米勒钳位、退饱和（DESAT）、欠压锁定（UVLO）和软关断。UVLO和短路故障通过独立引脚报告。主动短路保护（ASC）功能旨在在紧急情况下强制输出开启，支持系统故障管理。

商品特性

5.7kV_RMS耐受隔离电压
可驱动最高2121V_pk的SiC MOSFET和IGBT
驱动器侧电源电压：带UVLO功能，最高可达32V
10A峰值源极和漏极输出电流
高CMTI：±150kV/μs
DESAT 200ns快速响应时间
通过FLT和RDY引脚监控设备状态
典型传播延迟80ns
400mA软关断电流
最大脉冲宽度失真30ns
内部米勒钳位
主动短路保护
工作环境温度：-40℃~125℃
符合RoHS和REACH标准
无铅元件，适用于260℃、MSL2的无铅焊接曲线

应用领域

隔离式IGBT/SiC MOSFET栅极驱动器
混合动力汽车/电动汽车的车载充电器和DC/DC转换器
工业电机驱动器和太阳能逆变器
不间断电源（UPS）和电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交39单

	属性	参数值
	商品目录	隔离式栅极驱动器
	隔离电压(Vrms)	5700
	通道数	1
	输入侧工作电压	3V~5.5V
	拉电流(IOH)	11A
	灌电流(IOL)	12A

	属性	参数值
	工作温度	-40℃~+125℃@(Ta)
	传播延迟 tpLH	110ns
	传播延迟 tpHL	110ns
	CMTI(kV/us)	150kV/us
	驱动侧工作电压	13V~32V
