温馨提醒：图片仅供参考，商品以实物为准

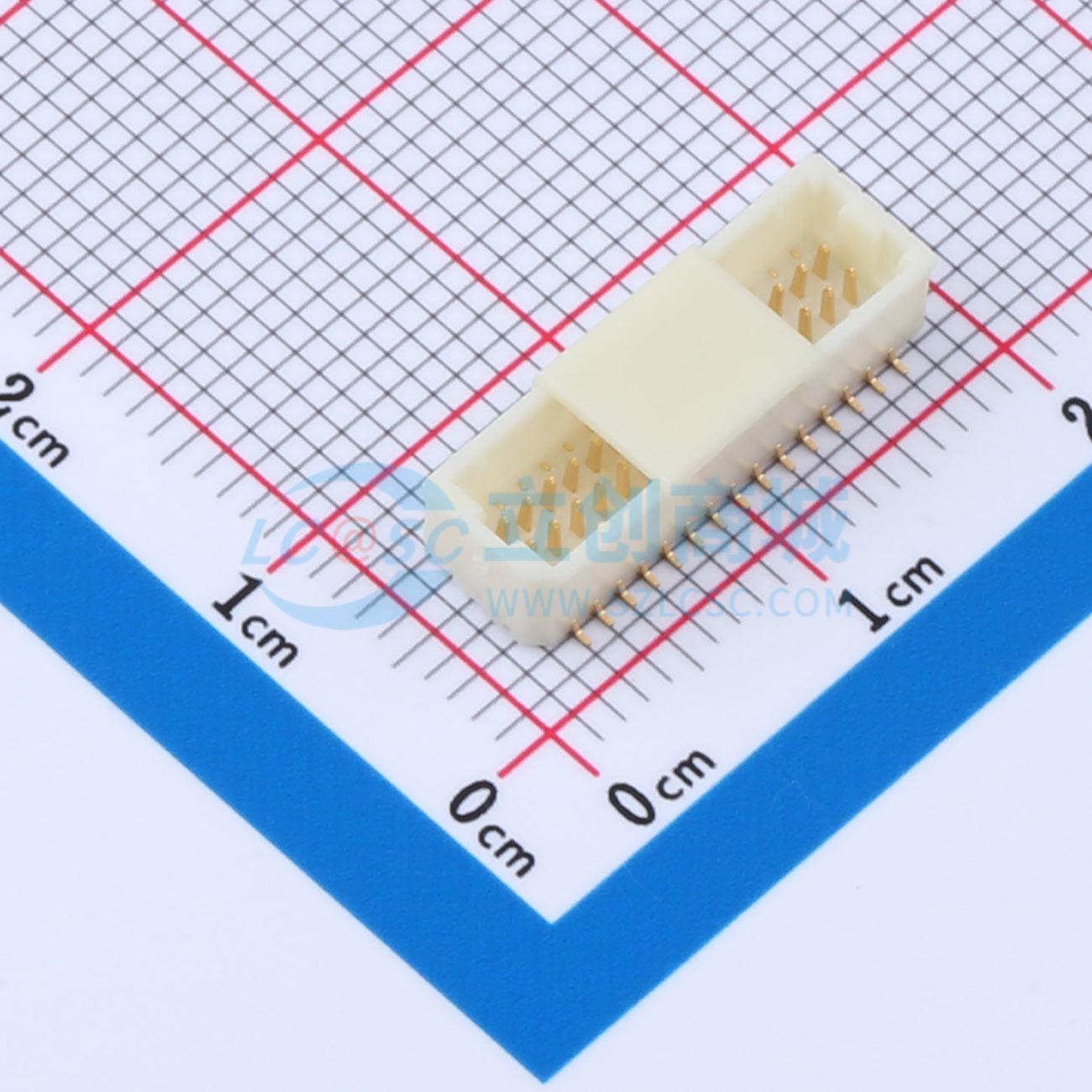

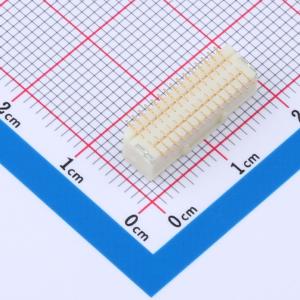

BM30B-SRDS-G-TFC(LF)(SN)
2x15P 间距:1mm 立贴 系列:SHD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用电路板对电线用最小间距为1.0mm的双排结构。采用封装高度为6.3mm(顶装)、5.5mm(侧装)、宽度为5.0mm(顶装)、5.1mm(侧装)的低型面设计,满足了设备的小型化与高密度封装化需求。
- 品牌名称
- JST
- 商品型号
- BM30B-SRDS-G-TFC(LF)(SN)
- 商品编号
- C19188563
- 商品封装
- SMD,P=1mm
- 包装方式
- 编带
- 商品毛重
- 0.7588克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x15P | |
| 间距 | 1mm | |
| 安装方式 | 立贴 | |
| 参考系列 | SHD | |
| 总PIN数 | 30P | |
| 排数 | 2 | |
| 每排PIN数 | 15 | |
| 行距 | - | |
| 额定电流 | 1A | |
| 触头材质 | 磷青铜 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 金 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 50V | |
| 塑料材质 | PA | |
| 阻燃等级 | UL94V-0 | |
| 附加特征 | 辅助焊脚 | |
| 颜色 | 白色 | |
| Z轴-板上高度 | 4.25mm | |
| X轴-板上底边长度(间距线) | 17.3mm | |
| Y轴-板上底边宽度 | 6.4mm |
