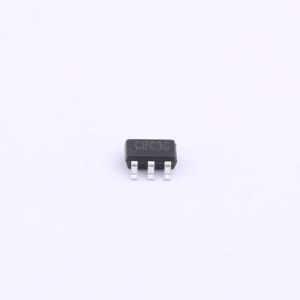

SL2359

高效率同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SL2359是一款高效率的同步降压DC-DC转换器,支持4.5V至30V的宽输入电压范围,最大输出电流可达1.2A。采用恒定导通时间控制（COT）技术,具有快速瞬态响应性能。内置高低侧开关,集成内部补偿电路,支持过流保护和热关断功能。
品牌名称: Slkor(萨科微)
商品型号: SL2359
商品编号: C19188356
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.0405克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

SL2359是一款高效的1.5MHz同步降压DC-DC转换器，在强制PWM模式下能够提供高达1.2A的电流，并采用具有快速瞬态响应性能的COT控制。SL2359集成了低导通电阻RDS(ON)的高端和低端开关，以最大限度地降低传导损耗。1.5MHz的开关频率可实现低输出电压纹波，并减小外部电感和电容的尺寸。SL2359仅需少量易于获取的标准外部元件，采用符合RoHS标准的6引脚SOT23 - 6封装。

商品特性

宽输入电压范围：4.5V至30V
反馈电压：0.8V ±2%
1.5MHz开关频率
高达1.2A输出电流
强制恒流PWM模式
COT控制实现快速瞬态响应
集成内部补偿
使用低ESR陶瓷输出电容可保持稳定
具有打嗝模式的过流保护
热关断保护
浪涌电流限制和软启动功能
内置输入过压保护
采用SOT23 - 6封装

应用领域

安防设备
分布式电源系统
平板电视和显示器
智能家居
工业电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~30V
	输出电压	-
	输出电流	1.2A
	开关频率	1.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	350uA
	开关管(内置/外置)	内置
	输出类型	可调
