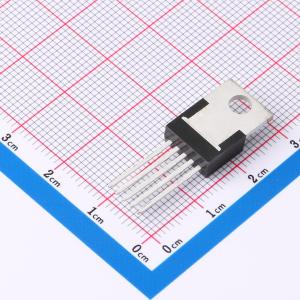

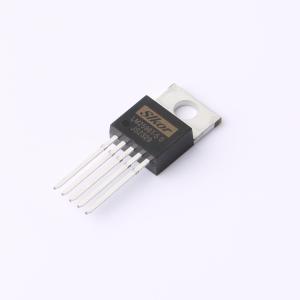

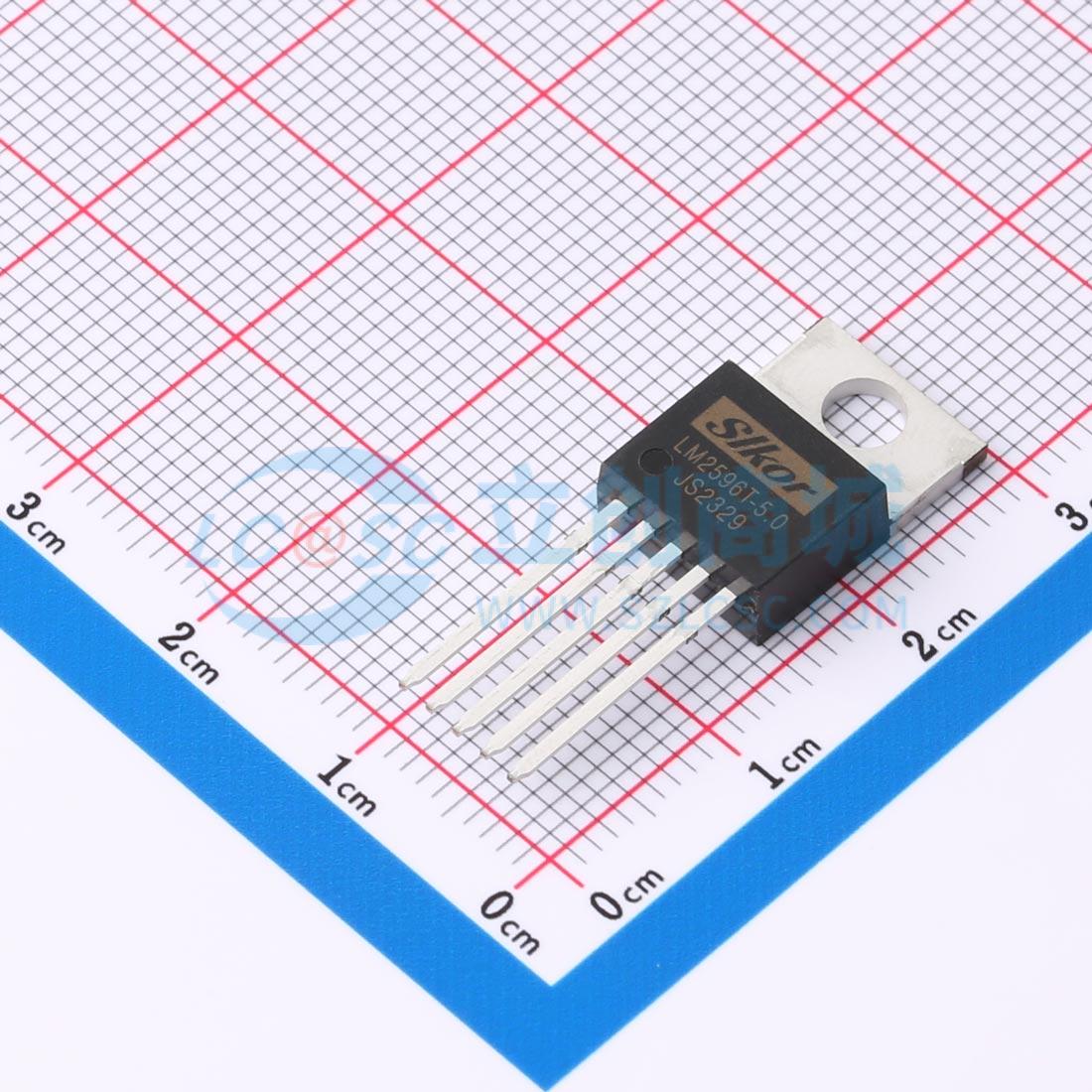

LM2596T-5.0

3A 150KHz 固定频率降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2596T-5.0 是一款150KHz固定频率的PWM DC-DC稳压电源转换器。它具有3A输出电流驱动能力,高效率、低纹波、高线性调整率和负载调整率等特点。该芯片采用PWM调制模式,能够调节占空比线性范围0~100%。内置固定频率振荡器和频率补偿模块,使用简单,仅需要极少量的外部元器件。此外,该芯片还内置带迟滞功能的使能、过温保护、过流保护和刺激过流保护等功能。
品牌名称: Slkor(萨科微)
商品型号: LM2596T-5.0
商品编号: C19188368
商品封装: TO-220-5
包装方式: 管装
商品毛重: 2.640333克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

LM2596/LM2596HV是一款150KHz固定频率的PWM DC-DC稳压电源换器。它具有3A输出电流驱动能力，高效率、低纹波、高线性调整率和负载调整率等特点。该芯片采用PWM调制模式，能够调节占空比线性范围0~100%。 LM2596/LM2596HV内置固定频率振荡器和频率补偿模块，其使用十分简单，仅需要极少量的外部元器件。此外，该芯片还内置带迟滞功能的使能、过温保护、过流保护和次级过流保护等功能。当次级过流保护发生时，芯片内置降频功能使工作频率由150KHz降到了50KHz。

商品特性

输入电压范围4.5V到30V，HV型号的60V
稳压输出有3.3V、5V、12V和输出可调节版本，输出可调节版本调节范围为1.23V到30V、HV型号57V
占空比可调节范围0~100%
最小饱和压降1.5V
150KHz固定工作频率
3A固定电流输出能力
ON_OFF迟滞开关功能
内置过温保护、过流保护
内置频率补偿功能
高工作效率、线性调整率和负载调整率

应用领域

液晶显示器
液晶电视
数码相框
电视机顶盒
调制解调器
各种电话、网络设备

数据手册PDF

放大查看下载PDF

优惠活动

6折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~30V
	输出电压	5V
	输出电流	3A
	开关频率	127kHz~173kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2mA
	开关管(内置/外置)	内置
	输出类型	固定
