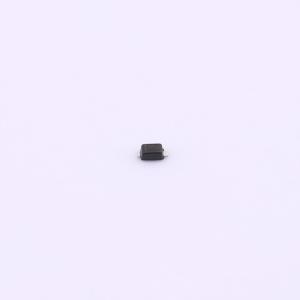

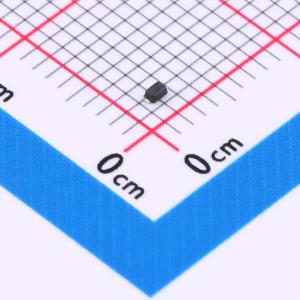

温馨提醒：图片仅供参考，商品以实物为准

SBD52C05L01

单向TVS 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SBD52C05L01旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。该器件专门设计用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
品牌名称: Slkor(萨科微)
商品型号: SBD52C05L01
商品编号: C19188344
商品封装: SOD-523
包装方式: 编带
商品毛重: 0.029克(g)

商品参数

商品概述

SBD52C05L01旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。该器件专门设计用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。

商品特性

IEC61000 - 4 - 2（静电放电）：±15kV（空气放电），±8kV（接触放电）
IEC61000 - 4 - 4（电快速瞬变）：40A（5/50ηs）
峰值功率耗散：200W（8/20μs）
保护单向输入/输出线路
低钳位电压
工作电压：5V
低泄漏电流

应用领域

高速线路：USB1.0/2.0、VGA、DVI、SDI
串行和并行端口
笔记本电脑、台式机、服务器
投影电视
手机及配件
便携式仪器
外设

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 50 个)

个

起订量：50 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	11.6V；16V
	峰值脉冲功率(Ppp)	200W@8/20us
	击穿电压	7.8V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	10pF
