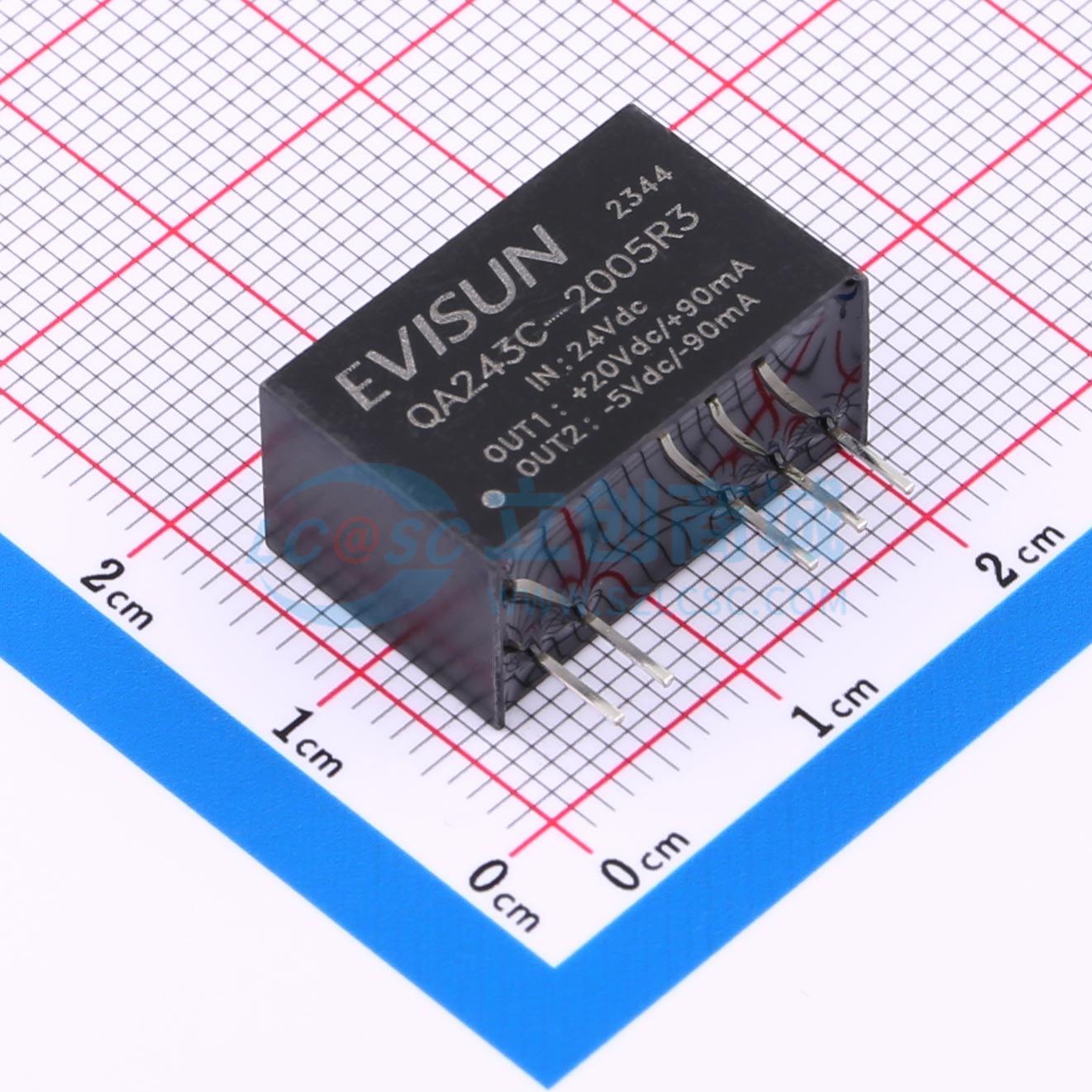

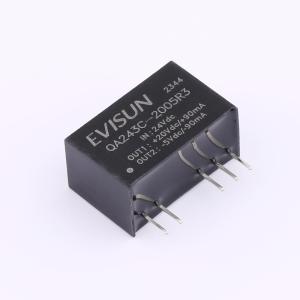

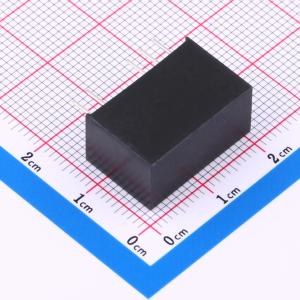

温馨提醒：图片仅供参考，商品以实物为准
QA243C-2005R3
21.6V~26.4V 20V 90mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- QA123C-2005R3型号产品是IGBT驱动器专用DC/DC模块；转换类型：DC-DC；输入电压(DC):24V(21.6V~26.4V)；双组输出：+20V/+90mA，-5V/-90mA；转换效率：81%；输出可持续短路保护，自恢复
- 品牌名称
- EVISUN(易成)
- 商品型号
- QA243C-2005R3
- 商品编号
- C19188328
- 商品封装
- SIP,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 5.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | - | |
| 工作电压(Vin) | 21.6V~26.4V | |
| 转换效率 | 81% | |
| 输出电压(Vout) | -5V；20V | |
| 输出电流(最大值) | 90mA | |
| 最大容性负载 | 2200uF | |
| 隔离电压(Vrms) | 5kV@AC |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 200kHz | |
| 纹波噪声 | 100mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 12.5mm | |
| 高度 | 1.8mm |
商品特性
- SiCMOSFET 驱动器专用电源
- 满足加强绝缘
- 隔离电压5.0kVAC
- 局部放电1700V
- CM↑|>200 kV/|μs|
- 最大容性负载2200μF
- 超小隔离电容3.5pF(typ.)
- 效率高达87%
- 超小型SIP 封装
- 工作温度范围: -40 °C to +105 °C
- 可持续短路保护
应用领域
- 通用变频器
- 交流伺服驱动系统
- 电焊机
- 不间断电源(UPS)
