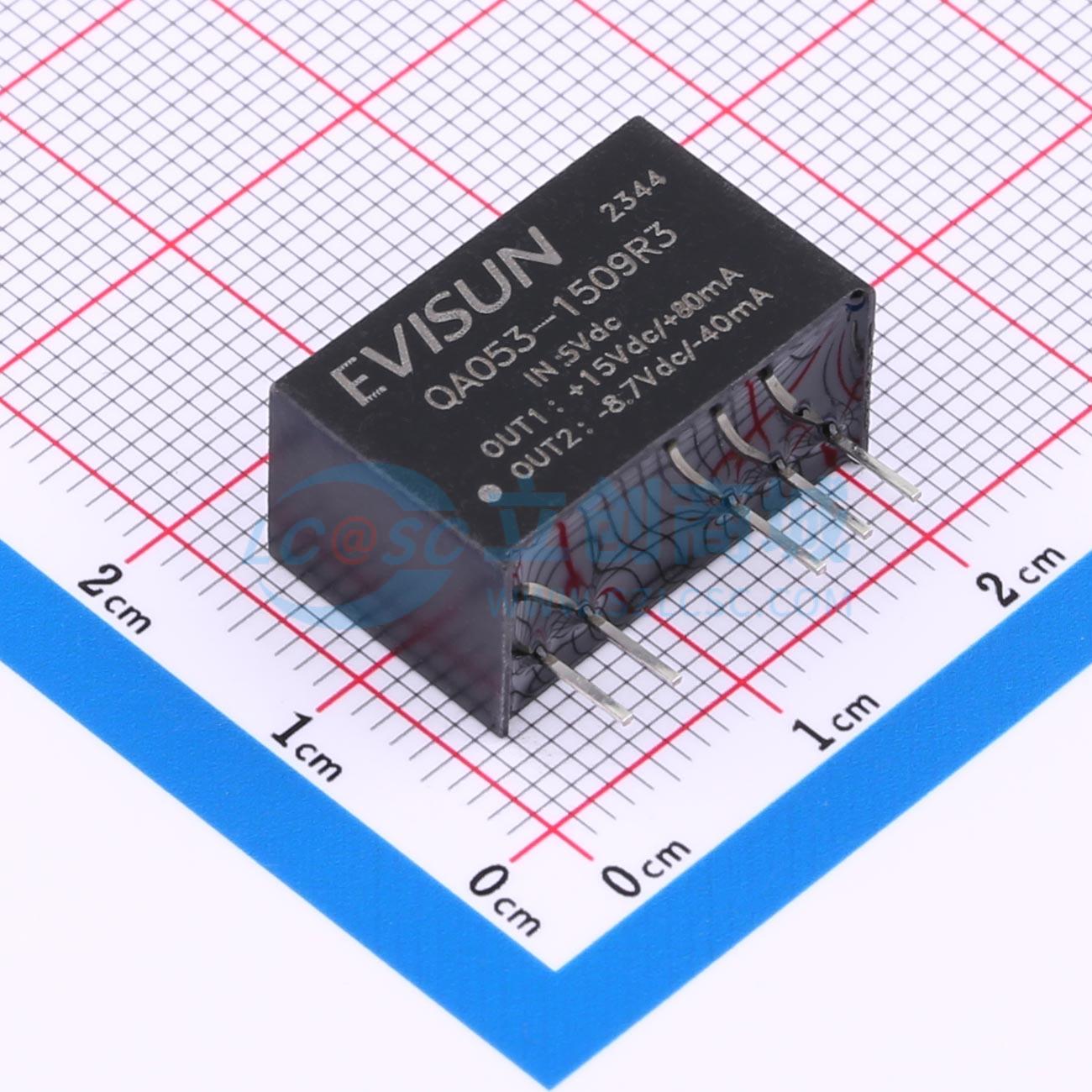

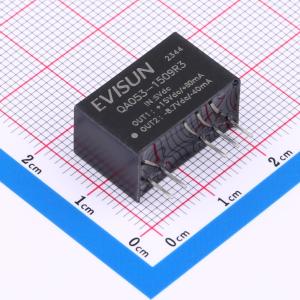

温馨提醒：图片仅供参考，商品以实物为准
QA053-1509R3
DC-DC隔离电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- QA053-1509R3型号产品是IGBT驱动器专用DC/DC模块；转换类型：DC-DC；输入电压(DC)：5V(4.5V~5.5V)；双组输出：+15V/+80mA，-8.7V/-40mA；转换效率：82%；输出可持续短路保护，自恢复
- 品牌名称
- EVISUN(易成)
- 商品型号
- QA053-1509R3
- 商品编号
- C19188307
- 商品封装
- SIP,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 5.385克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 功能类型 | - | |
| 通道数 | - | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 82% | |
| 输出电压(Vout) | -8.7V；15V | |
| 输出电流(最大值) | 40mA；80mA | |
| 最大容性负载 | 1000uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5kV@AC | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 270kHz | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm |
商品特性
- 效率高达87%
- SIP国际标准引脚
- 可持续短路保护
- 局部放电1700V
- 超小隔离电容，最大容性负载2200uF
- 隔离电压5000VAC
- 工作温度范围：-40°C~+105°C
- 满足加强绝缘
- CMTI>200 kV/μs
应用领域
- 通用变频器
- 交流伺服驱动系统
- 电焊机
- 不间断电源(UPS)
