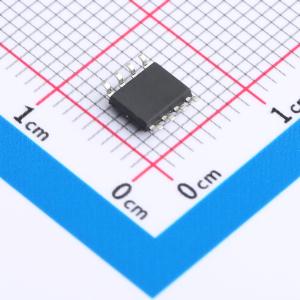

温馨提醒：图片仅供参考，商品以实物为准

HX3078-S

HX3078-S 总线收发器电路:半双工通信及±15KV ESD保护的RS485/RS-422 收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HX3078-S是一款具有3.3V/5V电压供应、半双工通信、具备±15KV ESD保护的RS485/RS - 422收发器电路。该电路内部包含一路驱动器和一路接收器。HX3078-S具有增强的摆率限制，有助于降低输出电磁干扰（EMI），并减少由不匹配的终端连接引起的反射，实现无误码数据传输速率达到500kbps。HX3078-S芯片的接收器输入阻抗为1/8单位负载，允许最多可挂接256个收发器在总线上进行半双工通信。所有驱动器输出均提供±7.5kV的人体模式ESD保护。此芯片采用SOP8封装，并可在 - 40°C至 + 125°C的温度范围内工作。
品牌名称: ZHHXDZ(海芯电子)
商品型号: HX3078-S
商品编号: C19186122
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.202885克(g)

商品参数

商品概述

HX3078-S是一款具有3.3V/5V电压供应、半双工通信、具备±15KV ESD保护的RS485/RS - 422收发器电路。该电路内部包含一路驱动器和一路接收器。HX3078-S具有增强的摆率限制，有助于降低输出电磁干扰（EMI），并减少由不匹配的终端连接引起的反射，实现无误码数据传输速率达到500kbps。HX3078-S芯片的接收器输入阻抗为1/8单位负载，允许最多可挂接256个收发器在总线上进行半双工通信。所有驱动器输出均提供±7.5kV的人体模式ESD保护。此芯片采用SOP8封装，并可在 - 40°C至 + 125°C的温度范围内工作。

商品特性

3.3V/5V电源电压
静电保护（ESD）：A/B±15KV，符合人体模式（HBM）标准
具有1/8单位负载，总线允许挂接多达256个收发器
最高支持500kbps的无误码数据传输
带有Fail - safe功能
采用SOP8封装

应用领域

工业控制
电表
工业电机驱动
隔离型RS485接口
自动化暖通空调（HVAC）系统

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3.3V~5V
	数据速率	500Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	450uA
	通讯模式	半双工
