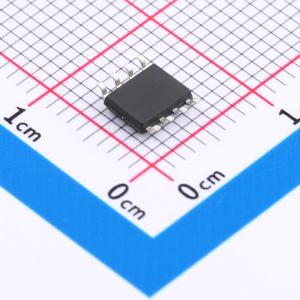

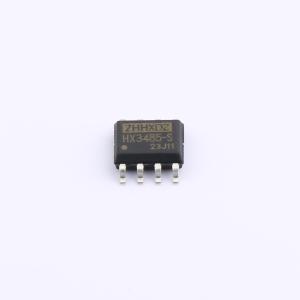

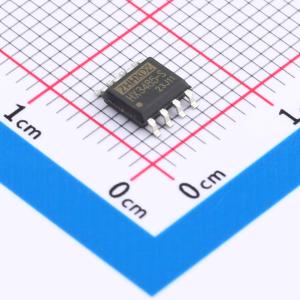

温馨提醒：图片仅供参考，商品以实物为准

HX3485-S

3.3V/5V电压供应半双工通信RS485/RS-422收发器电路

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: HX3485-S是一款具有3.3V/5V电压供应、半双工通信、具备±15KV ESD保护的RS485/RS-422收发器电路。该电路内部包含一路驱动器和一路接收器。HX3485-S具有增强的摆率限制，有助于降低输出电磁干扰（EMI），并减少由不匹配的终端连接引起的反射，实现无误码数据传输速率达到500kbps。HX3485-S芯片的接收器输入阻抗为1/8单位负载，允许最多可挂接256个收发器在总线上进行半双工通信。所有驱动器输出均提供±15kV的人体模式ESD保护。此芯片采用SOP8封装，并可在-40°C至+125°C的温度范围内工作。
品牌名称: ZHHXDZ(海芯电子)
商品型号: HX3485-S
商品编号: C19186124
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.111克(g)

商品参数

商品概述

HX3485-S是一款支持3.3V/5V电源电压、具备半双工通信能力、提供±15kV人体模式ESD保护的RS-485/RS-422收发器。其增强的摆率限制有助于降低电磁干扰并减少因终端不匹配引起的反射，支持高达500kbps的无误码数据传输速率。该器件接收器输入阻抗为1/8单位负载，允许总线上最多挂接256个收发器。所有驱动器输出均提供±15kV的ESD保护。该芯片采用SOP8封装，工作温度范围为-40°C至+125°C。

商品特性

3.3V/5V电源电压
静电保护：A/B引脚±15kV，符合人体模式标准
1/8单位负载输入阻抗，总线最多可挂接256个收发器
最高支持500kbps的无误码数据传输
具备故障安全功能
采用SOP8封装

应用领域

工业控制
电表
工业电机驱动
隔离型RS-485接口
自动化暖通空调系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~6V
	数据速率	500Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	600uA
	通讯模式	半双工
	功能特性	Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式
