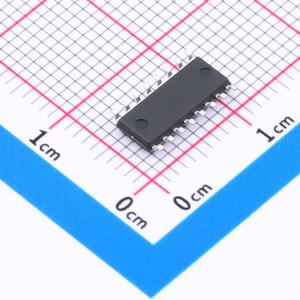

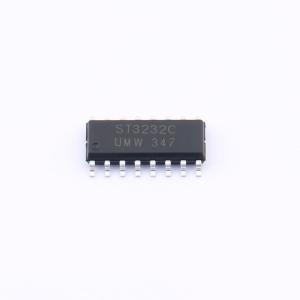

温馨提醒：图片仅供参考，商品以实物为准

ST3232CDR(UMW)

使用0.1μF外部电容的3.0V至5.5V低功耗多通道RS-232线路收发器

描述: 有两个接收器和两个驱动器，以及一个双电荷泵电路。该设备符合TIA/EIA-232-F的要求，提供异步通信控制器和串口连接器之间的电气接口。电荷泵和四个小型外部电容器允许使用3.0V至5.5V的单电源供电。该设备的数据信号传输速率高达250kbit/s，驱动器输出压摆率最高为35V/μs。
品牌名称: UMW(友台半导体)
商品型号: ST3232CDR(UMW)
商品编号: C19185931
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.2964克(g)

商品参数

商品概述

UMW ST3232CDR具有两个接收器和两个驱动器，以及一个双电荷泵电路。该设备满足TIA/EIA-232-F的要求，并提供异步通信控制器与串行端口连接器之间的电气接口。电荷泵和四个小的外部电容器允许从单个3.0V到5.5V电源工作。设备以最高250kbit/s的数据信号速率运行，驱动器输出的最大转换速率为35 V/us。

典型应用电路图展示了UMW ST3232CDR在实际电路中的使用情况。电容C3可以连接到Vcc或GND。所示电阻值为标称值。NC表示无内部连接。如果使用非极化陶瓷电容器是可接受的，若使用极化钽或电解电容器，则应按照所示方式进行连接。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	250Kbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±8kV
	有无电荷泵	有
	工作温度	-20℃~+85℃
	静态电流	3mA
