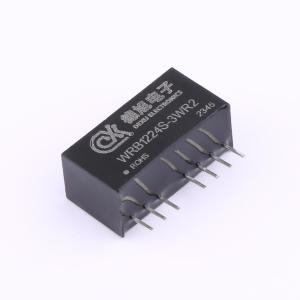

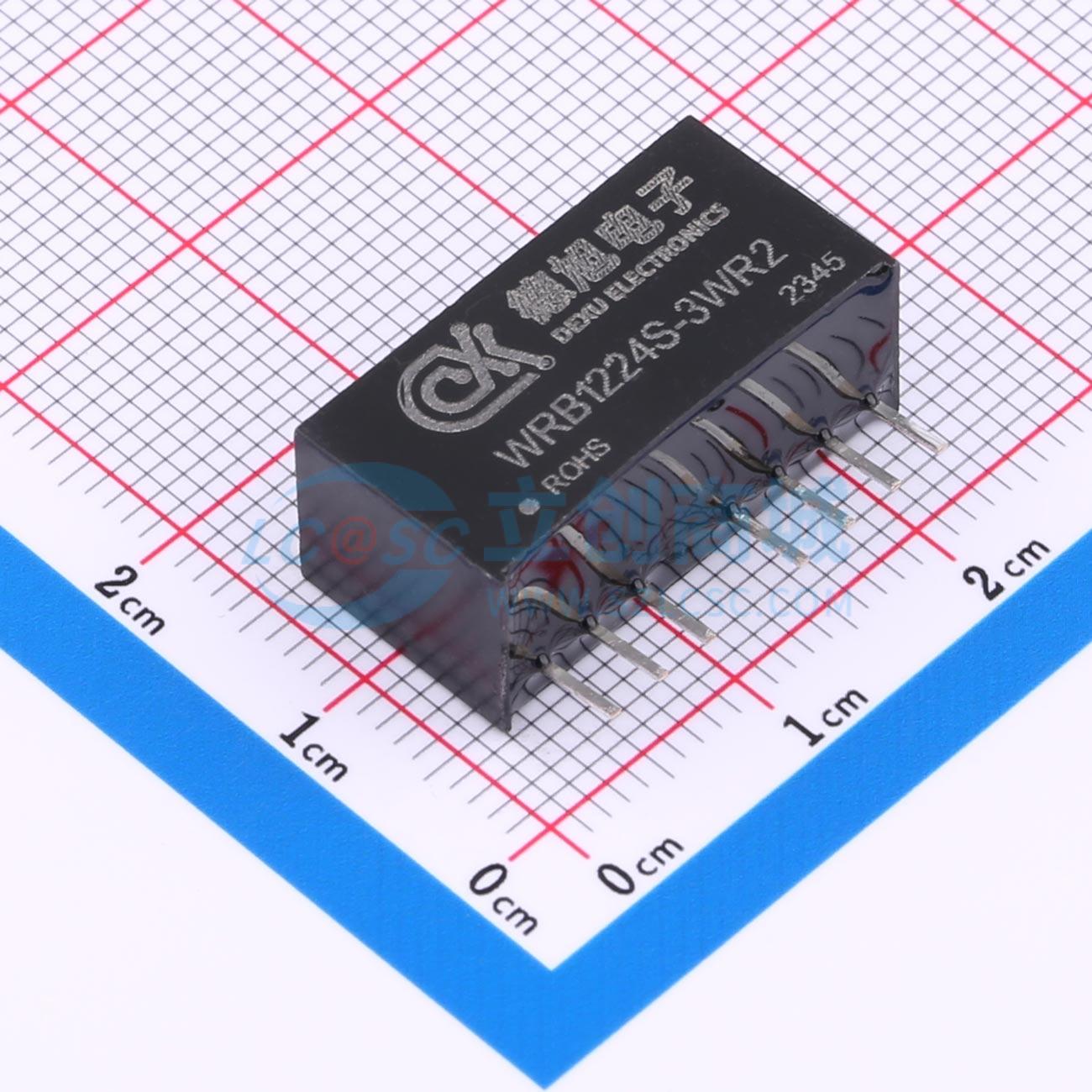

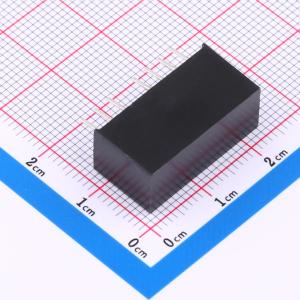

温馨提醒：图片仅供参考，商品以实物为准

WRB1224S-3WR2

3W宽电压输入隔离稳压单路正输出DC-DC模块电源

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 3W，宽电压输入隔离稳压单路正输出DC-DC模块电源。宽输入电压范围：2:1；隔离电压：1500VDC；低纹波噪声：50mV(typ)；输出短路保护（自恢复）；输出ON/OFF控制。该系列模块电源适用于输入电压变化大、输入与输出必须隔离的电源电路的场合。
品牌名称: DEXU(德旭电子)
商品型号: WRB1224S-3WR2
商品编号: C19185933
商品封装: SIP,21.8x9.3mm
包装方式: 管装
商品毛重: 5.682727克(g)

商品参数

商品概述

3W，宽电压输入隔离稳压单路正输出DC-DC模块电源。宽输入电压范围：2:1；隔离电压：1500VDC；低纹波噪声：50mV(typ)；输出短路保护（自恢复）；输出ON/OFF控制。该系列模块电源适用于输入电压变化大、输入与输出必须隔离的电源电路的场合。其宽输入电压范围（2:1）、高稳定度的输出电压、低纹波噪声、高隔离电压等特点，特别适合用于工控系统电源、通讯系统电源等高要求的电源系统。

商品特性

宽输入电压范围：2:1
隔离电压：1500VDC
低纹波噪声：50mV(typ)
输出短路保护（自恢复）
输出ON/OFF控制

应用领域

工控系统电源
通讯系统电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离电源模块
	输出功率	3W
	工作电压(Vin)	9V~18V
	转换效率	80%
	输出电压(Vout)	24V
	输出电流(最大值)	125mA
	最大容性负载	330uF
	隔离电压(Vrms)	1.5kV

	属性	参数值
	功能特性	短路保护；自动故障恢复
	工作温度	-40℃~+85℃
	开关频率	230kHz
	静态电流	25mA
	纹波噪声	50mVp-p
	长度	21.8mm
	宽度	9.2mm
	高度	11.1mm
