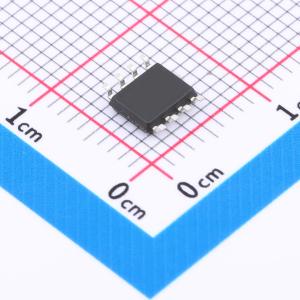

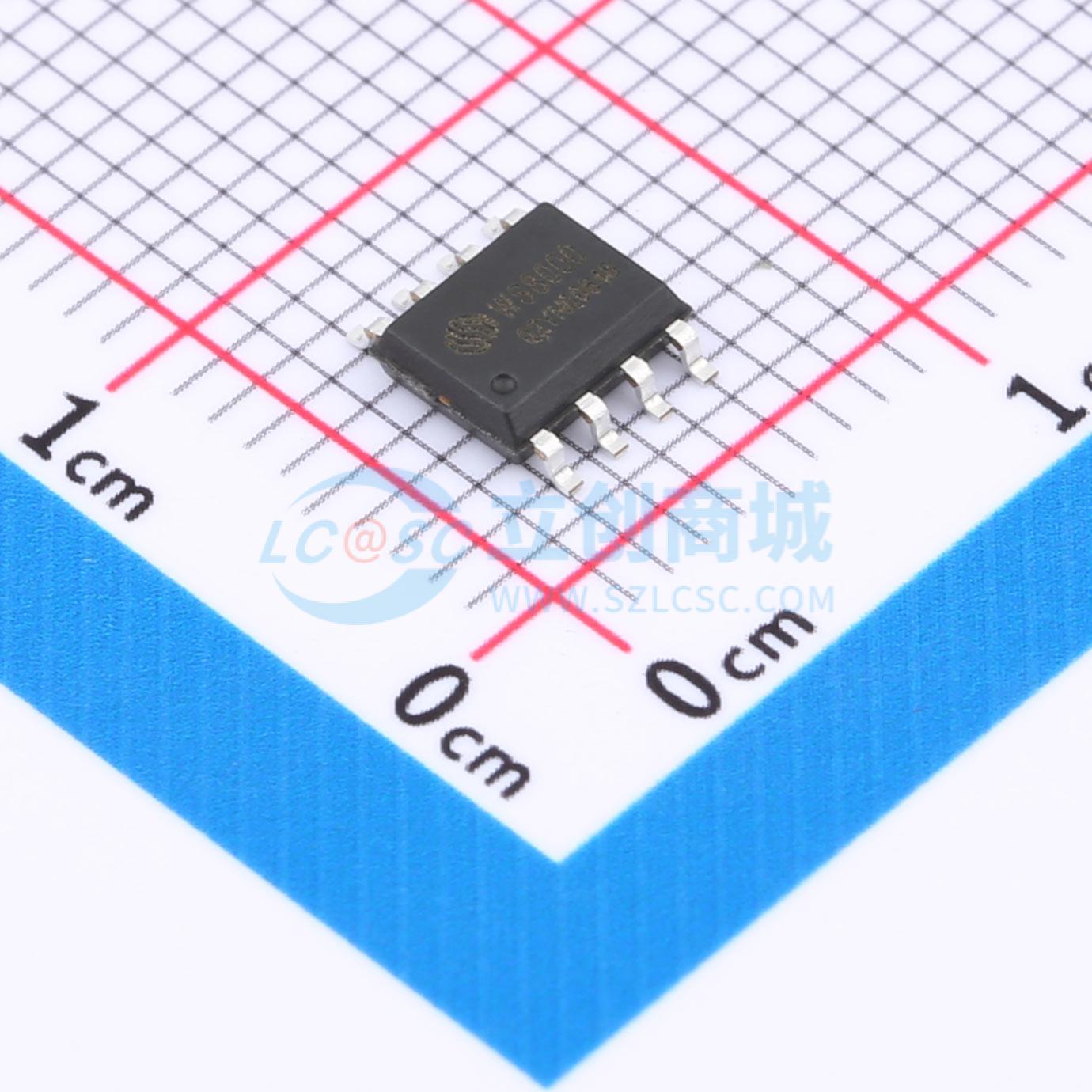

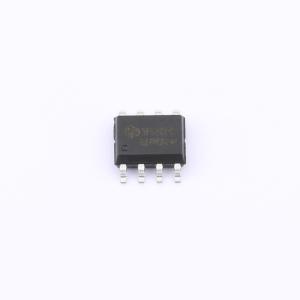

温馨提醒：图片仅供参考，商品以实物为准
WS8000P16ES8
符合BLE 5.0规范的高性能低功耗SOC芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 符合BLE 5.0规范的高性能低功耗SOC蓝牙芯片
- 品牌名称
- wisesun(维晟)
- 商品型号
- WS8000P16ES8
- 商品编号
- C19185736
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.147克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | RISC | |
| CPU最大主频 | 32MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 16KB | |
| 程序存储器类型 | OTP |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 16KB | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 2.3V~3.6V | |
| 工作温度 | -40℃~+105℃ |
商品特性
- 微控制器：
- 32位高性能RISC核心
- 16MHz/32MHz时钟
- 96KB ROM
- 16KB OTP
- 16KB SRAM
- 外设：
- 1个UART接口，硬件支持流控
- 1个SPI Master，最大支持16M
- 6路PWM输出
- 2个通用定时器
- 1个实时时钟（RTC）
- 1个正交解码器
- 10位ADC、1Mbps、4通道
- 数字外设可映射任意GPIO
- 所有GPIO均支持中断
- 集成WatchDog
- 集成电压检测
- 集成温度传感器
- 集成高精度32KHz RC振荡器
- 射频部分：
- 低功耗BLE5.0规范
- -96dBm接收灵敏度
- -12dBm至+10dBm的可调输出功率
- 单端RF接口
- 2.4G特性：
- 速率：250kbps、1Mbps、2Mbps
- 包格式：普通模式、增强模式
- 低功耗：
- 工作电压范围：2.3V至3.6V
- MCU工作电流：1.75mA @ 16MHz
- MCU休眠电流：0.7μA（IO唤醒、RAM on），0.9μA（32KHz on、RAM on）
- 接收电流：16mA
- 发送电流：11mA @ -12dBm，15mA @ +0dBm，21mA @ +5dBm，29mA @ +10dBm
- 1s间隔可连接广播：49μA
- 1s间隔不可连接广播：32μA
- 1s间隔连接保持：23μA
- 温度范围：-40℃至105℃
- 工具和开发环境：
- Keil编译器
- JLINK
