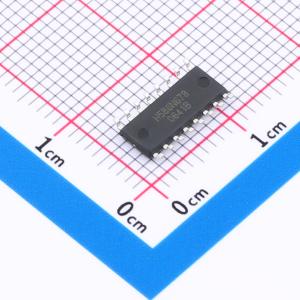

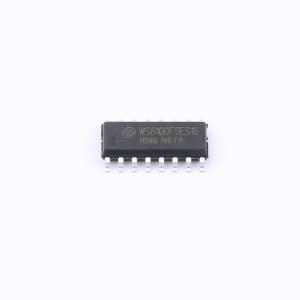

WS8100F5ES1

WS8100是一款符合BLE 5.0规范的高性能低功耗蓝牙SOC芯片。片上集成了Balun，无需阻抗匹配网络，无需外挂晶振负载电容，无需外部32KHz晶振，最大限度地节省BOM成本。片上集成了高效率DC-DC降压转换器以实现超低功耗，适合用于高性价比可穿戴、物联网、遥控器、透传、POS、Homekit、Beacon等低功耗应用。

• 微控制器：
  • 32位高性能RISC核心
  • 16MHz/32MHz时钟
  • 512KB/1MB Flash
  • 40KB缓存静态RAM（SRAM）
  • 2引脚cJTAG和JTAG调试
  • 支持无线升级（OTA）
• 外设：
  • 所有数字外设引脚均可连接任意GPIO
  • 2个UART接口，硬件支持流控（CTS/RTS）
  • 2个同步串行接口（SSI）（SPI、MICROWIRE和TI）
  • I²C
  • 2路PWM输出
  • 四个通用定时器模块
  • 实时时钟（RTC）
  • 键盘控制器
  • 正交解码器
  • AES - 128安全模块
  • 集成电压检测
  • 集成温度传感器
  • 10位模数转换器（ADC）、1.3MSPS、8通道模拟多路复用器
  • 支持16MHz IO时钟输出
  • 高精度32KHz RC振荡器
• 射频部分：
  • 2.4GHz RF收发器，符合低功耗BLE5.0规范
  • -97dBm接收灵敏度
  • -20dBm ~ +7dBm的可编程输出功率
  • 单端RF接口
• 封装：
  • 7mm × 7mm QFN48封装（32个GPIO）
  • 4mm × 4mm QFN32封装（17个GPIO）
• 软件特性：
  • 集成Host和Controller协议栈
• 低功耗：
  • 工作电压范围：1.8至3.6V
  • 芯片内部DC - DC转换器
  • MCU工作电流：1.4mA @ 16MHz
  • MCU休眠电流：0.6uA（IO唤醒）；1.1uA（32KHz on、24K RAM on）；1.0uA（32KHz on、8K RAM on）
  • 接收电流：8.5mA
  • 发送电流：9.5mA @ +0dBm；16mA @ +7dBm
  • 休眠平均功耗：
    • 1s间隔可连接广播：24uA
    • 1s间隔连接保持：12uA
    • 1s间隔不可连接广播：15uA
• 工具和开发环境：
  • Keil编译器
  • JLINK

• 鼠标键盘
• 蓝牙遥控器
• Mesh智能灯
• 防丢器
• 可穿戴设备
