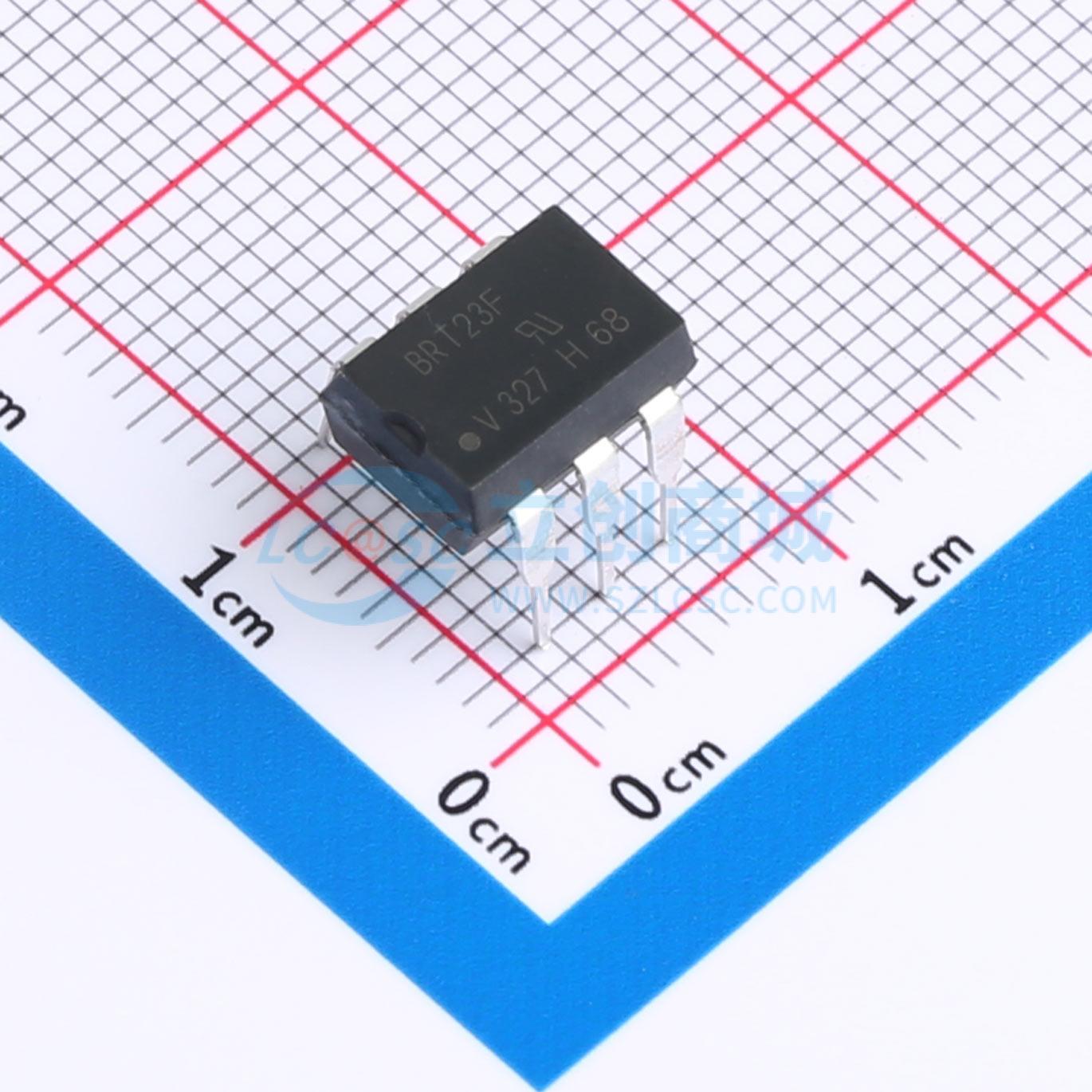

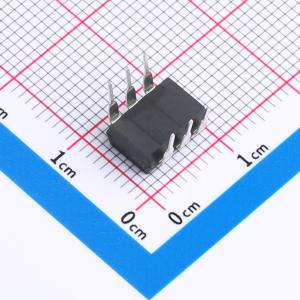

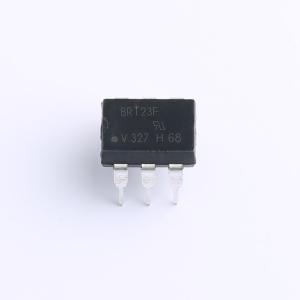

BRT23F
停产 光耦合器，光控双向可控硅输出，过零检测
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由一个光耦合的砷化镓红外发光二极管和一个光敏晶闸管系统组成，集成了噪声抑制和过零电路。该晶闸管系统可实现低触发电流1.2 mA，具有大于10 kV/μs的dV/dt比和高达800 V的负载电压。是一种非常适合微控制器的解决方案，可将低电压逻辑与120 VAC、240 VAC和380 VAC的高电压线路隔离，并控制电阻性、电感性或电容性交流负载，如电机、螺线管、高功率晶闸管、双向晶闸管和固态继电器。
- 品牌名称
- VISHAY(威世)
- 商品型号
- BRT23F
- 商品编号
- C19078476
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | - | |
| 正向压降(Vf) | 1.16V | |
| 输出电流 | 300mA | |
| 隔离电压(Vrms) | 4.42kV | |
| 直流反向耐压(Vr) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 800V | |
| 输出通道数 | - | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 60mA |
商品概述
BRT21、BRT22、BRT23产品系列由一个光耦合的砷化镓红外发光二极管和一个光敏晶闸管系统组成，该系统集成了噪声抑制和过零电路。 该晶闸管系统可实现1.2 mA的低触发电流，其dV/dt比大于10 kV/μs，负载电压高达800 V。 BRT21、BRT22、BRT23产品系列是一种非常适合微控制器的解决方案，可将低压逻辑与120 VAC、240 VAC和380 VAC高压线路隔离，并控制电阻性、电感性或电容性交流负载，如电机、螺线管、高功率晶闸管、三端双向可控硅开关元件和固态继电器。
商品特性
- 低触发电流lFT = 1.2 mA
- IT(RMS) = 300 mA
- 高静态dV/dt 10 000 V/μs
- 负载电压 = 800 V
- 零电压过零检测器
应用领域
- 工业控制
- 办公设备
- 家用电器
