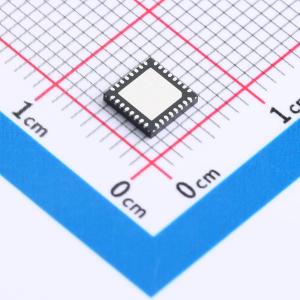

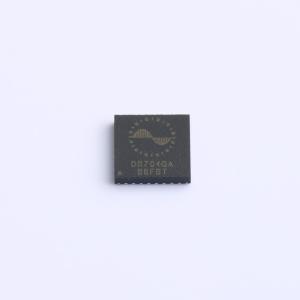

DR704QAQFN32

汽车H桥栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单H桥驱动器针对汽车应用的智能单H 桥驱动器，可同时驱动四个外部N 沟道MOSFET 以实现双向有刷直流电机
品牌名称: analogysemi(类比半导体)
商品型号: DR704QAQFN32
商品编号: C19078484
商品封装: QFN-32
包装方式: 编带
商品毛重: 0.135克(g)

商品参数

	属性	参数值
	特性	欠压保护(UVP)；过流保护(OCP)；过热保护(OPT)；过压保护(OVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.5V~5.25V
	输入低电平(VIL)	0V~800mV
	静态电流(Iq)	5.5mA

商品概述

DR704Q是用于汽车应用的智能H桥驱动器，可驱动四个外部N沟道MOSFET以驱动双向有刷直流电机。支持SPI配置接口，支持PH/EN、独立H-Bridge或标准PWM接口，可实现正转、反转、慢刹、滑行等多种电机控制。可通过独立半桥模式以经济高效的方式顺序控制两个单向有刷直流电机。支持5.5V至45V的电源电压，最大电源电压高达55V。具有通过nSLEEP引脚启用的低功耗睡眠模式，集成的电荷泵支持100%的占空比输出。为限制启动浪涌电流和堵转电流，集成了电流采样放大器，并包含使用固定关断时间PWM电流斩波来调节绕组电流的功能。电流采样放大器支持双向电流检测，测量范围可通过可选的4档共模点进行配置，支持9/18.8/38.4/77四档增益选择。通过集成智能栅极驱动器模块保护外部FET，无需额外增加外部栅极组件。结合了保护功能和栅极驱动可配置性，可简化设计并提升电机系统的智能水平。可配置死区时间优化可避免直通、有源/无源下拉，并防止dv/dt栅极转动；可编程转换率控制在降低EMI方面提供了灵活性。集成了各种保护功能—UVLO、OVLO、CPUV、OCP、TSD、GDF、看门狗定时器等。提供离线负载诊断，可判断出短路到电源，短路到地，开路等场景，帮助系统满足功能安全要求。还为内部数字振荡器和内部电荷泵集成了扩频时钟功能以应对系统EMC挑战，并且展频的中心频率有四个选项可调。

商品特性

车规级AEC - Q100认证器件温度等级1：-40°C至125°C工作环境温度
单H桥栅极驱动器驱动四个外部N沟道MOSFET
支持100% PWM占空比
电荷泵支持展频并且中心频率4档可调
电源电压范围：运行电压：5.5V至45V
最大绝对额定值：55V
三种控制方式PH/EN, independent H - bridge, and standard PWM
SPI接口
智能栅极驱动架构上升下降沿速度8档独立可调
输出死区时间可调
支持1.8V、3.3V和5V逻辑输入
集成电流采样放大器支持双向电流采样共模点4档可调
集成PWM电流调节
低功耗睡眠模式
支持离线负载诊断：短路，开路诊断
保护功能电源欠压闭锁(UVLO)电源过压闭锁(OVLO)
电荷泵欠压闭锁(CPUV)过流保护(OCP)栅极驱动器故障(GDF)
热关断(TSD)
看门狗定时器故障状态输出管脚(nFAULT)

应用领域

电动车窗升降器、天窗、座椅、推拉门和尾门
继电器替换
电动驻车制动器(EPB)
直流有刷泵

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥
	负载类型	MOSFET
	灌电流(IOL)	500mA
	拉电流(IOH)	250mA
	工作电压	5.5V~45V
