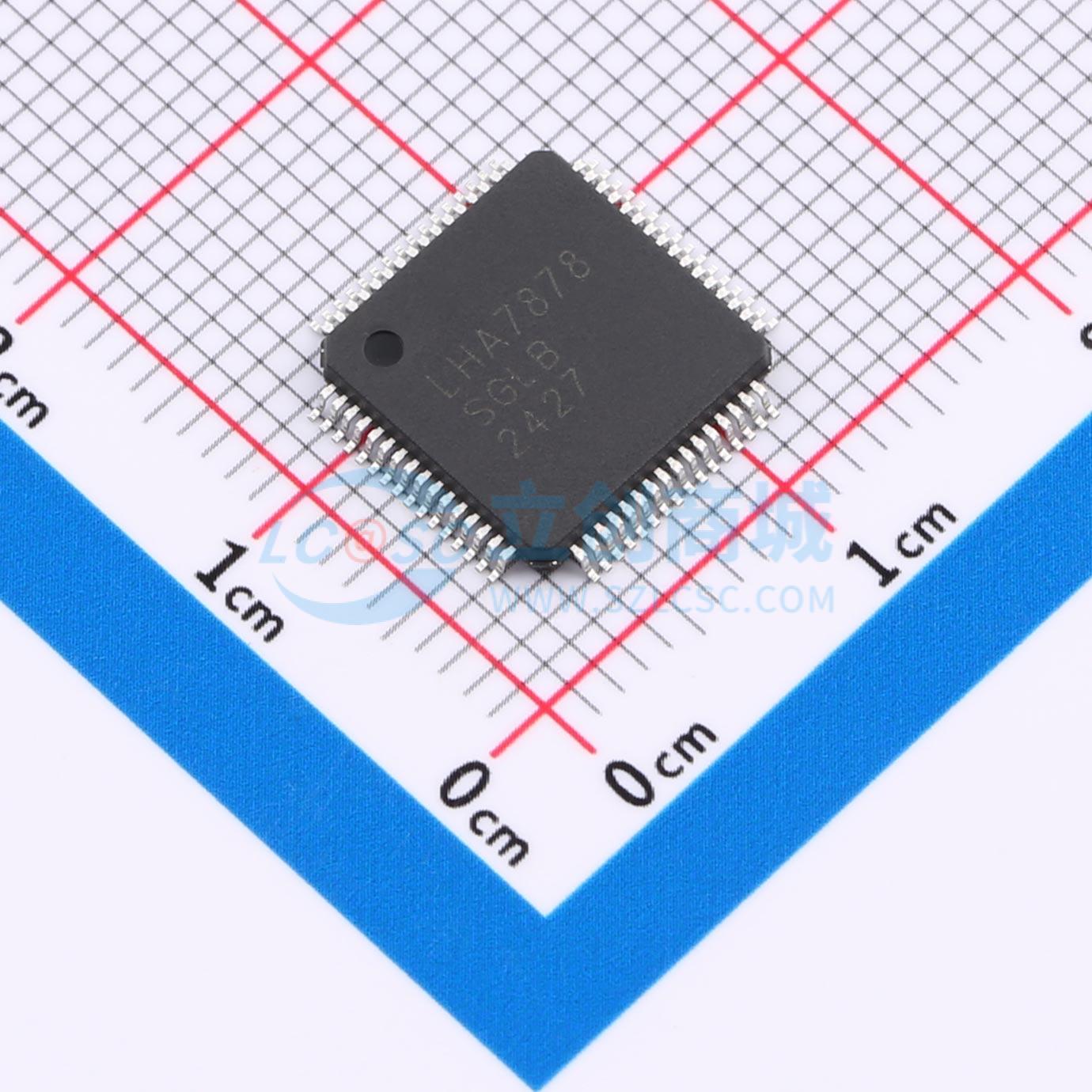

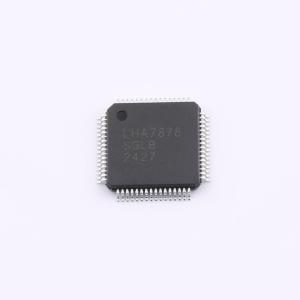

温馨提醒：图片仅供参考，商品以实物为准

LHA7878SGLB

4通道、6通道、8通道24位同步采样△-ZADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LHA787X 是一系列多通道同步采样、24 位 Δ-Σ 模数转换器 (ADC)，内置可编程增益放大器 (PGA)、内部基准和振荡器。凭借 ADC 的宽动态范围、可扩展数据传输速率以及内部故障检测监测计，LHA787X 受到工业电源监测和保护以及测试和测量应用的青睐。真正的高阻抗输入支持 LHA787X 直接与电阻分压器网络或电压互感器相连以测量线路电压或与电流互感器或罗戈夫斯基线圈相连来测量电流。借助于高集成度和出色的性能，LHA787X 系列产品可在大大降低尺寸、功耗和总体成本的前提下创建可升级的工业用电源系统。 LHA787X 在每通道上有一个灵活输入多路复用器，此多路复用器被独立连接至内部生成信号以实现测试、温度、和故障检测。故障检测可在器件内部执行，此器件使用集成的带有数模转换器 (DAC) 控制的触发电平的比较器。LHA787X 运行的数据速率可高达 128kSPS。完整的模拟前端 (AFE) 解决方案封装在 LQFP -64 封装内并且额定工业用温度范围为 -40°C 至 +105°C。
品牌名称: Legendsemi(领慧立芯)
商品型号: LHA7878SGLB
商品编号: C19077869
商品封装: LQFP-64(10x10)
包装方式: 托盘
商品毛重: 3.293182克(g)

商品参数

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	128kHz
	通道数	8
	工作电压	2.7V~5.25V；1.7V~3.6V
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+105℃
	信噪比	114dB
	时钟/振荡器	内置；外置

	属性	参数值
	时钟频率(fc)	2.048MHz
	基准电压源	内置
	基准电压源温漂	20ppm/℃
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	128kHz；64kHz；32kHz；8kHz；1kHz；16kHz；4kHz；2kHz
	静态电流	5.8mA
	全量程范围(FSR)	2.4V

商品概述

LHA787X 是一系列多通道同步采样、24 位 Δ-Σ 模数转换器 (ADC)，内置可编程增益放大器 (PGA)、内部基准和振荡器。凭借 ADC 的宽动态范围、可扩展数据传输速率以及内部故障检测监测计，LHA787X 受到工业电源监测和保护以及测试和测量应用的青睐。真正的高阻抗输入支持 LHA787X 直接与电阻分压器网络或电压互感器相连以测量线路电压或与电流互感器或罗戈夫斯基线圈相连来测量电流。借助于高集成度和出色的性能，LHA787X 系列产品可在大大降低尺寸、功耗和总体成本的前提下创建可升级的工业用电源系统。 LHA787X 在每通道上有一个灵活输入多路复用器，此多路复用器被独立连接至内部生成信号以实现测试、温度和故障检测。故障检测可在器件内部执行，此器件使用集成的带有数模转换器 (DAC) 控制的触发电平的比较器。LHA787X 运行的数据速率可高达 128kSPS。完整的模拟前端 (AFE) 解决方案封装在 LQFP - 64 封装内并且额定工业用温度范围为 -40°C 至 +105°C。

商品特性

8 路差分模数转换器 (ADC) 输入优异的性能：
- 动态范围：1kSPS 时为 122dB，64kSPS 时为 91dB
- 串扰：-110dB
- 总谐波失真 (THD)：50Hz 和 60Hz 时为 -116dB
模拟电源范围选项：
- 3V 至 5V（单极）
- ±2.5V（双极，允许直流耦合）
数字：1.8V 至 3.6V
低功耗：每通道 2mW
数据速率：1，2，4，8，16，32，64 和 128kSPS
可编程增益：1，2，3，4，6，8，12，24
故障检测和器件测试功能
SPI 数据接口和四个通用输入输出接口 (GPIO)
封装：LQFP - 64
工作温度范围：-40°C 至 +105°C

应用领域

电源保护：断路器和继电器保护
电能计量：单相、多相和电能质量
电池测试系统
测试和测量同步采样数据采集系统
