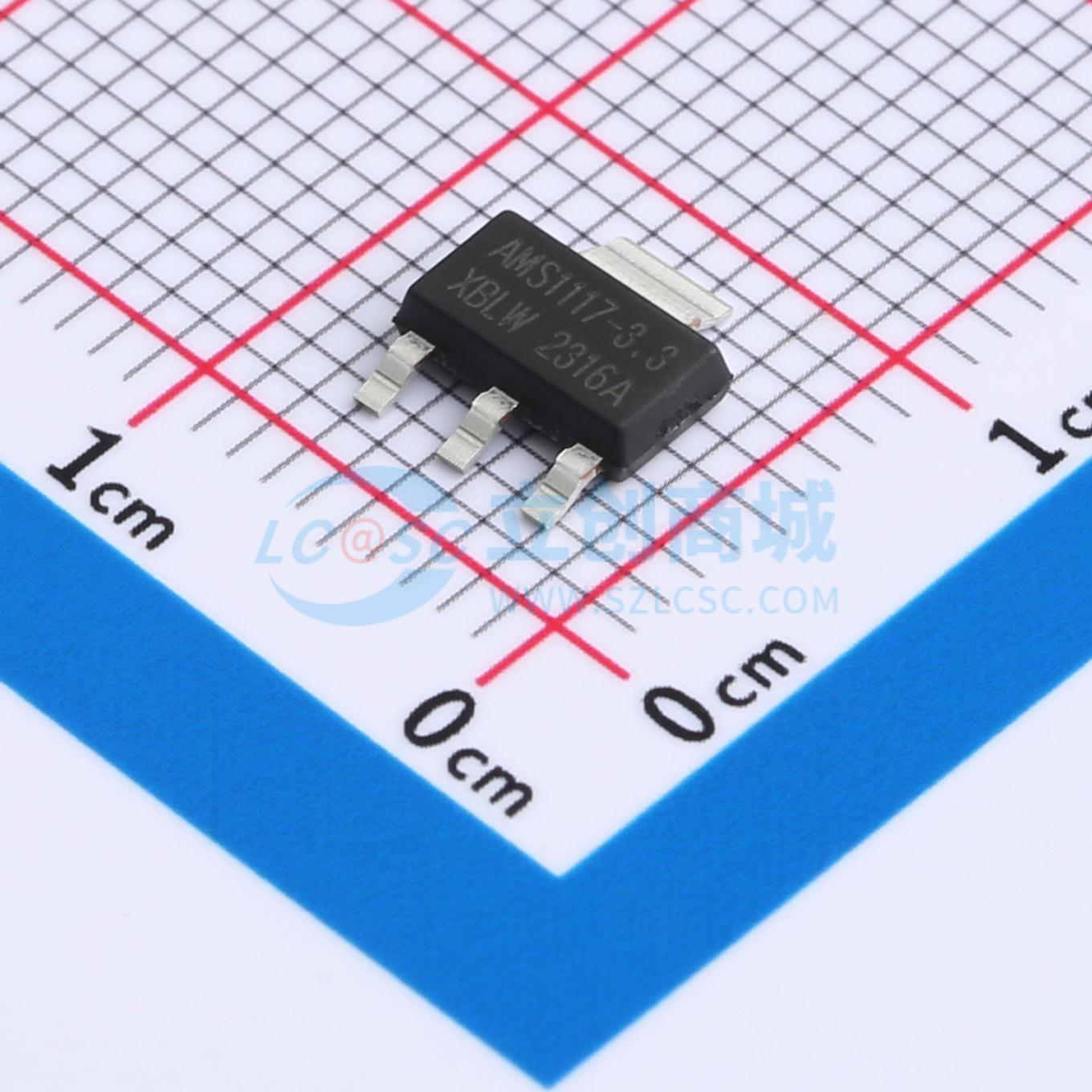

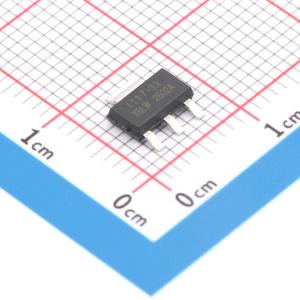

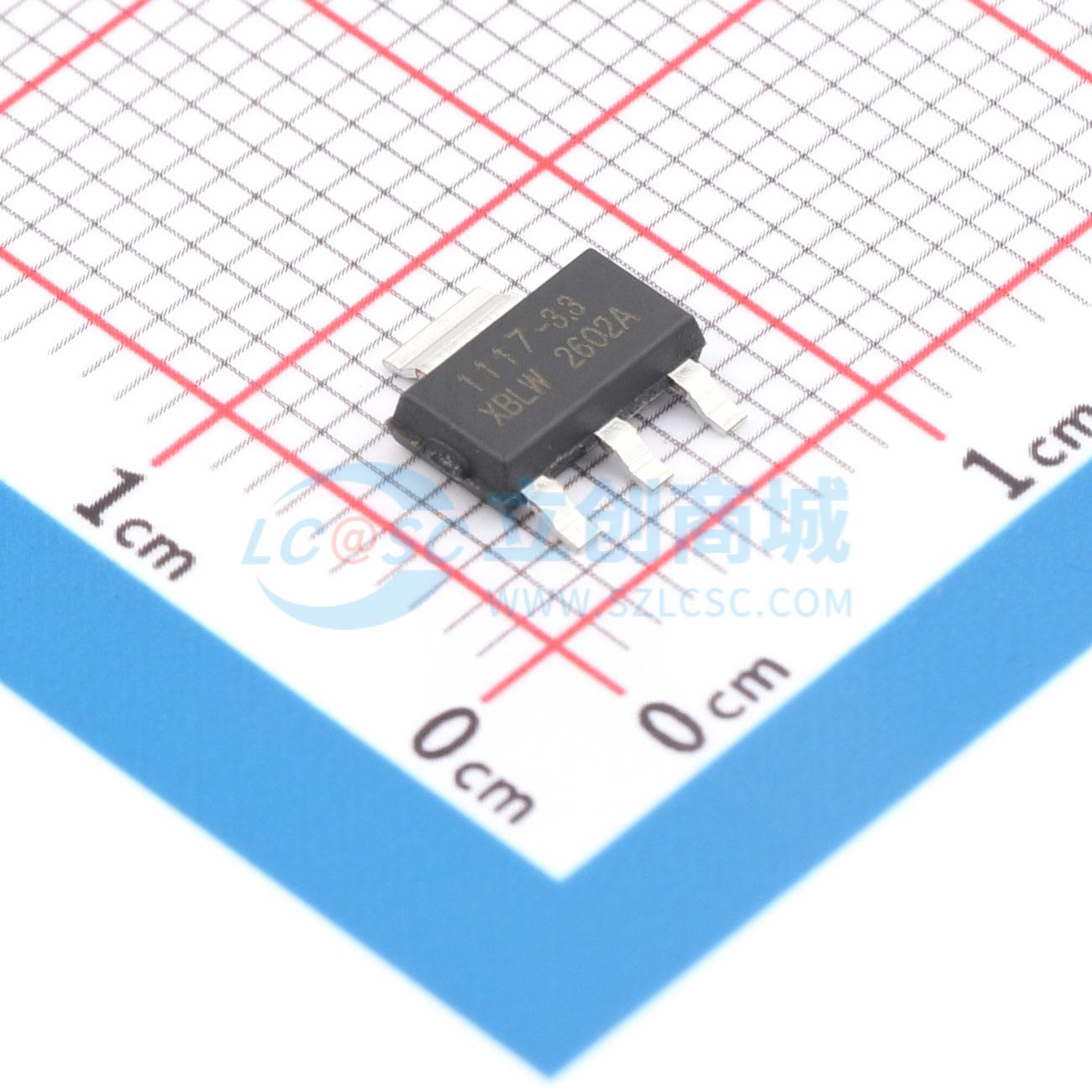

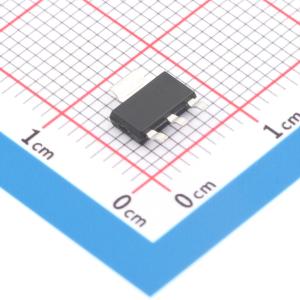

AMS1117-3.3(XBLW)

1A低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LDO 线性稳压器，输出电流Vout(Max)(A)1A，工作电压（Vcc）(v) 1.25-15V
品牌名称: XBLW(芯伯乐)
商品型号: AMS1117-3.3(XBLW)
商品编号: C18906017
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.2282克(g)

商品参数

商品概述

XBLW AMS1117 是一款低压差线性稳压电路，该电路输出电流能力为1A。该系列电路包含固定输出电压版本和可调输出电压版本，其输出电压精度为 ±1.5% 。为了保证芯片和电源系统的稳定性，XBLW AMS1117 内置热保护和电流限制保护功能，同时产品采用了修正技术，保证了输出电压精度控制在 ±1.5% 的范围内。XBLW AMS1117 采用SOT-223 、TO-252-2L 和SOT-89 的封装形式封装。

商品特性

只需外接两个电阻，ADJ 输出电压能在1.25V 到13.8V 调节
固定电压型输出1.2V、1.5V、1.8V、2.5V、2.85V、3.3V 和5.0V
输出电流能力1A
输出电压精度 ±1.5%
工作电压高达15V
电压线性度小于 0.2%
负载调整率小于 1.0%

应用领域

计算机主板和显卡电源管理
LCD 监视器和LCD TVDVD 解码板
ADSL 调制解调器开关电源后级稳压器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 20 个)

个

起订量：20 个2500个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	静态电流(Iq)	4mA
	噪声	-
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	15V
	输出电压	3.3V
	输出电流	1A
	电源纹波抑制比(PSRR)	-
	压差	1.1V@(1A)
