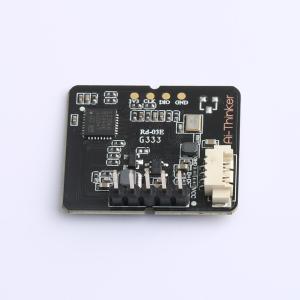

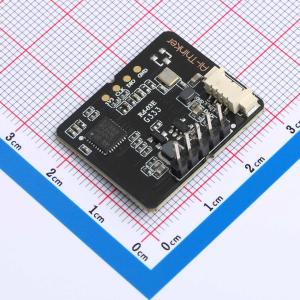

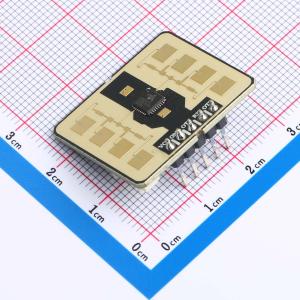

Rd-03E-Ranging

描述: Rd-03E_V1.0-插件排针版-2268号精准测距常规固件V1.0.0-0789号PCB常规丝印-无其它要求-编带
品牌名称: Ai-Thinker(安信可)
商品型号: Rd-03E-Ranging
商品编号: C18724177
商品封装: SIP,28x24mm
包装方式: 编带
商品毛重: 5.29克(g)

商品概述

Rd-03E配备硅微-S3KM111L芯片。S3KM111L是基于FMCW雷达收发技术的集成单芯片毫米波传感器SoC。工作在24 GHz k频段，每个频率的调制带宽高达1 GHz。该模块采用FMCW波形和S3系列芯片专有的先进信号处理技术。结合MCU专有的雷达信号处理和内置智能存在感应算法，可实现精确的人体感应测距和手势识别。开发者可通过上位机工具实时显示距离和手势信息。

Rd-03E模块可检测和识别移动和微动人体，并报告实时距离。能在指定区域检测目标和手势并实时报告结果，广泛应用于各种AIoT场景。该模块具有实时性强、测距精度高、测距范围大、算法参数配置灵活等特点。

商品特性

DIP封装，标准2.54mm引脚
雷达支持24 GHz ISM频段
精确的室内外人体运动、微动感应以及距离和手势识别检测
雷达天线支持1收1发，天线波束窄、分辨率高、频率带宽、抗干扰能力强
提供可视化工具，支持通过距离门配置检测距离区间和设置灵敏度
感应移动人体的最长距离为6m，感应微动人体的最长距离为3.5m
高精度测距：30cm ~ 350cm ±5cm；350cm ~ 600cm ±5%
精确测距，人体传感器模块检测范围方位角±20°，仰角±45°
手势识别检测范围：方位角±20°，仰角±40°
自动加载默认配置，即插即用
支持UART，可通过串口实现雷达智能参数调整，方便快捷
5V单电源供电
可壁挂

应用领域

智能家电
智能商业
智能安防
智能照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(150个/圆盘，最小起订量 1 个)

个

起订量：1 个150个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	传感器模块
	工作电压	5V
	工作电流	200mA

	属性	参数值
	接口类型	UART
	工作温度	-40℃~+85℃
