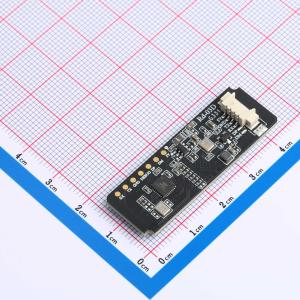

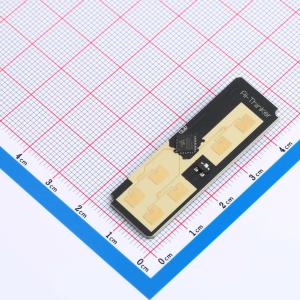

温馨提醒：图片仅供参考，商品以实物为准
Rd-03D
雷达模组精准感知人体及区域运动状态
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Rd-03D_V1.0-2307号多目标轨迹跟踪常规固件V1.0.0-0790号PCB常规丝印-无其它要求-编带
- 品牌名称
- Ai-Thinker(安信可)
- 商品型号
- Rd-03D
- 商品编号
- C18724179
- 商品封装
- SMD,44x15mm
- 包装方式
- 编带
- 商品毛重
- 3.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 传感器模块 | |
| 工作电压 | 5V | |
| 工作电流 | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | UART | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
Rd - 03D是一款由深圳安信可科技有限公司开发的模块，配备S5KM312CL芯片。S5KM312CL是基于FMCW收发技术的集成微控制器毫米波传感器片上系统。它工作在24 GHz K频段，最大扫描带宽为0.25 GHz。该模块采用FMCW波形和S5系列芯片的先进信号处理技术，结合MCU的信号处理和内置智能定位与跟踪算法，可检测指定区域内的多个目标并实时报告结果，用户可快速开发相应的目标定位和跟踪产品。Rd - 03D模块能精确感知人体和区域运动状态，搭载智能算法实现运动轨迹识别和跟踪，实现区域内目标的测速和测距，识别速度更快且功耗更低。该模块可快速配置，适用于各种公共宣传设施，能智能区分运动、微动和静止状态的人体，并控制设备开关。模块具有良好的抗外部干扰能力，不受WIFI等无线信号影响。
商品特性
- 采用标准1×4P - 1.25mm插座连接器
- 雷达支持24 GHz ISM频段
- 高性能1T2R天线
- 精确的目标定位和跟踪
- 最大感应距离为8 m
- 距离分辨率为0.75 m，测距精度为0.15 m
- 检测范围方位角±60°，俯仰角±30°
- 可壁挂安装
- 提供可视化工具来配置跟踪检测范围、数据报告间隔和目标保留时间
- 超小模块尺寸：15×44mm
- 自动加载默认配置，即插即用
- 支持UART，可使用串口实现雷达智能参数调整，方便快捷
- 5V单电源供电
应用领域
- 智能家居
- 智能商业
- 浴室
- 智能照明
