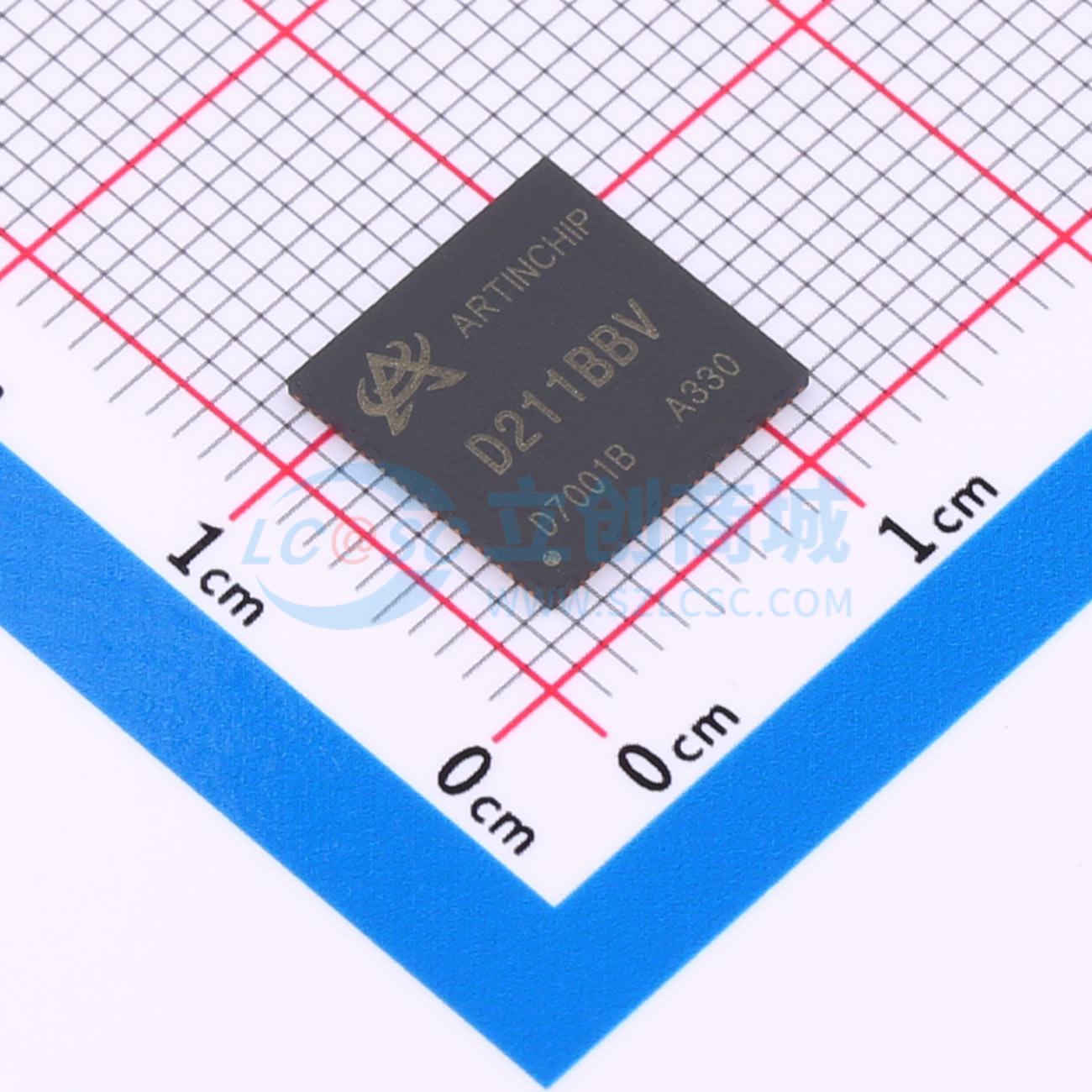

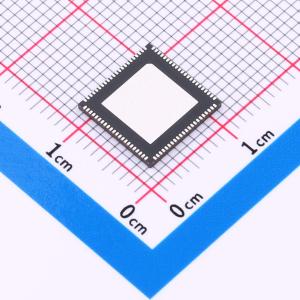

D211BBV

D21x 是一款高性能的全高清显示和智能控制 SOC，采用国产自主 64 位高算力 RISC- V 内核，内置 16 位 DDR 控制器并提供丰富的互联外设接口，配备了 2D 图像加速引擎和 H.264 解码引擎，可以满足各类交互设计场景和多媒体互动体验，具有高可靠性、高安全性、高开放度的设计标准，可以面向于泛工业领域应用。

• CPU 内核：单核 C906，RV64IMAFC 指令架构，600MHz@1.2V
• 一级指令缓存 32KB，一级数据缓存 32KB
• 单精度/双精度浮点单元
• Sv39 内存管理模式和物理内存保护（PMP）
• 核内中断 (CLINT) 和中断控制器 (PLIC)
• 系统启动：默认按 SD Card(SDMC1) → SPI NAND → SPI NOR → eMMC(SDMC0)顺序扫描启动
• 可通过烧写 eFuse 改变并固定启动介质
• 可通过 BOOT 引脚进入 USB 升级烧写模式
• 系统安全：支持数字签名安全启动方式
• 安全算法加速引擎（Crypto Engine，CE），支持 AES/TDES/RSA 加解密算法及 SHA/HMAC 摘要算法
• SPI 总线加密模块（SPI Cryptos，SPI ENC），支持 SPI NAND/SPI NOR 在线加解密
• 内置 eFuse 2048bits，其中 512bits 供客户自定义使用
• 内置 256bits TRNG 产生器
• 片内存储：BR0M 32KB
• SRAM 96KB
• DRAM 两种规格可选：DDR2 512Mb，16-bit 位宽，最高频率 528MHz；DDR3 1Gb，16-bit 位宽，最高频率 672MHz
• 支持展频功能
• 存储接口：QSPI 支持 SPI NAND Flash / SPI NOR Flash，支持单/双/四数据线，支持最大速率 SDR 100MHz
• eMMC 4.41/SD 3.01/SDIO 3.0，总共三套
• eMMC 4 数据线或 8 数据线，支持 SDR25/SDR50/DDR50 模式
• SD 卡，支持 SDR25/SDR50 模式
• 支持最大速率 DDR 50MHz，仅支持 3.3V IO 电压
• 图像引擎：DE 显示引擎支持一个 UI 图层，一个 VI 图层，最高性能 1080P@60fps
• 支持 VI 图层 1/31.999x ~ 32x 缩放，支持抖动、伽马及色彩矩阵调整
• GE 图像引擎支持 2D 图形加速，最大性能 1080P@60fps，支持水平和垂直翻转，90/180/270 度旋转，支持 RGB 格式任意角度旋转和不同扫描顺序，支持 1/16x~16x 缩放，采用 6x4 taps16 phases 滤波算法，支持命令队列
• VE 视频编解码：H.264/AVC 解码器，最高性能 1080P@30fps；MJPEG 基线解码器，最高性能 1080P@60fps；PNG 解码器，最高性能 1080P@60fps；JPEG 编码器，最高性能 1080P@60fps
• 显示接口：支持 24-bit 并口 RGB，最高性能 1080P@60fps
• 支持单 Link／双 LinkLVDS，接口速率最高 700Mbps，最高性能 1080P@60fps
• 支持 MIPIDSI1/2/4LANE，接口速率最高 1Gbps，最高性能 1080P@60fps
• 支持 SRGB/I8080/QSPI 屏接口，IO 速率最高 200MHz
• 支持 DVP8-bit 输入，像素时钟最高 150MHz，最高性能 1080P@30fps
• 支持展频功能
• 音频接口：一路 AudioADC，信噪比 ≳ 90dB
• 两通道数字麦克风（DMIC）接口输入
• 两路 I2S，支持输入输出，支持 TDM 模式
• 左右声道数字 PWM 输出（DSPK）
• 通用接口：两路 USB2.0，USBO 可配置为 DEVICE/HOST，USB1 为 HOST
• 两路 GMAC，支持 100MRMII/1000MRGMII，支持 IEEE1588 协议
• 三路 SPI，支持 3 线/4 线接口，可配置为 Master
• 八路 UART，支持 2 线/3 线/4 线接口，兼容工业标准 165500，波特率最高 5Mbps，波特率偏差 < 2%
• 四路 I2C，支持 7bits 和 10bits 寻址，最高速率 400Kb / s
• 两路 CAN，支持 CAN2. OA 和 CAN2.0B，可编程通信速率最高 1Mbps
• 一组 CIR，支持红外输入和红外输出
• 一组 PBUS，支持 16-bit100MHz 时钟，用于对外部设备地址空间进行读写访问，速率 100MB/s
• 六组 GPIO 总共 100 个 IO，支持每个 IO 独立配置：可选无上下拉/上拉 33KΩ /下拉 33KΩ，输出驱动八个档位可调，支持二级去抖和中断，支持位操作
• 计数器：GTC 通用计时器支持 52 位计时器，提供系统心跳时钟，计时周期大于 35 年，支持调试模式下可配置为暂停计时或继续计时
• WDOG 看门狗支持中断和复位，超时时间 1ms~37 小时可配置，支持调试模式下可配置为暂停计时或继续计时，支持硬件写保护机制
• RTC 实时时钟以秒为单位，100 年时间跨度，支持硬件闹钟设置，外挂 32.768kHz 晶体，支持数字校准，范围 ± 975ppm，独立备用供电输入引脚，内置电源切换开关，128bits 寄存器用于系统数据备份，如掉电重点保护数据，RTC 模块工作电流 < 3uA
• PWM：内置 16-bitPWM 计数器，支持四路计时器，最大可支持八路独立 PWM 或四路互补 PWM
• EPWM：内置 16-bitPWM 计数器，支持六路计时器，最大可支持 12 路独立 PWM 或六路互补 PWM，支持硬件触发 ADC 采样
• CAP：内置 32-bitCAP 计数器，支持三路计时器，最大可支持三路输入信号捕获或三路简易 PWM 信号输出，支持连续捕获模式或单次捕获模式
• QEP：最多支持两个 QEP 信号解析，内置 32-bit 的位置计数器，支持 AB 正交信号解析，支持 CW/CCW 信号解析，支持 CLK/DIR 信号解析，内置 32-bit 看门狗定时器
• 模拟：内置 12 通道 12-bitPSADC，采样速率最高 1MSPS
• 内置 8 通道 12-bitGPADC，采样速率最高 1MSPS
• 集成 RTP 电阻触摸屏接口
• 时钟和电源：CMU 内置五个 PLL：PLL_INT0 用于 CPU 单独使用，PLL_INT1 用于总线，内部模块，及低速接口模块使用，PLL_FRA0 用于存储接口模块使用，支持展频，PLL_FRA1 用于音频接口模块使用，支持小数分频，PLL_FRA2 用于屏输出模块使用，支持展频
• SYSCFG 内置三个 LDO：LDO30(3.0V 100mA)，用于系统复位启动、Audio ADC 供电，LDO25(2.5V 50mA)，用于 DDR 模拟电路、eFuse 供电，LDO1x(1.8/1.5V 500mA)，可配置输出
• 内置 THS 温度传感器，支持高低温中断报警
