温馨提醒：图片仅供参考，商品以实物为准

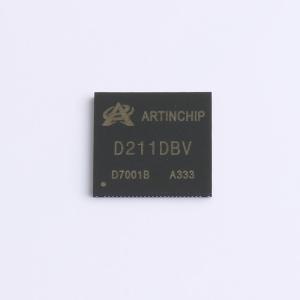

D211DBV
64位RISC-V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 工业级别，国产自主，跨界MCU
- 品牌名称
- Artinchip(匠芯创)
- 商品型号
- D211DBV
- 商品编号
- C18723620
- 商品封装

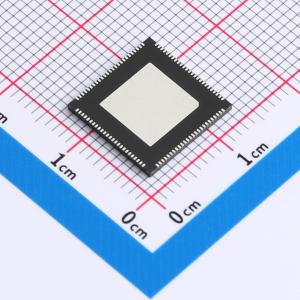

- QFN-100(12x12)
- 包装方式
- 托盘
- 商品毛重
- 1.322751克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 其他 | |
| CPU最大主频 | 600MHz |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 74 | |
| ADC(位数) | 12bit | |
| 工作电压 | 3.3V |
商品概述
D211 系列是一款高性能的全高清显示和智能控制SOC，采用国产自主64 位高算力RISC-V 内核，内置16位DDR 控制器并提供丰富的互联外设接口，配备了2D 图像加速引擎和H.264 解码引擎，可以满足各类交互设计场景和多媒体互动体验，具有高可靠性、高安全性、高开放度的设计标准，可以面向于泛工业领域应用
商品特性
- 平头哥 C906 单核，RV64IMAFDC 指令架构，600MHz @ 1.2V
- 一级指令缓存 32KB，数据缓存 32KB
- 单精度/双精度浮点单元
- Sv39 内存管理模式，PMP 安全保护
- 核内中断 CLINT 和中断控制器 PLIC
- SD Card -> SPI NAND -> SPI NOR -> eMMC 顺序扫描启动
- 可通过烧写 EFUSE 改变启动顺序
- 可通过 UBOOT 引脚进入 USB 烧写模式
- 支持数字签名安全启动方式
- CE 实现 AES/TDES/RSA 等加解密算法及 SHA/HMAC 校准算
- SPI_ENC 实现 SPI Nand/SPI Nor 在线解密
- SID 内置熔丝 2048bit ，其中 512bit 供自定义使用
- 内置 256bit TRNG 产生器
- BROM 32KB
- SRAM 96KB
- DRAM SiP 16bit KGD，两种规格可选：DDR2 512Mb，最高频率 528MHz；DDR3 1Gb ，最高频率 672MHz
- DRAM 支持展频功能
- QSPI 支持 SPI NAND Flash / SPI Nor Flash
- 支持单通道/双通道/四通道
- IO 最大速率 SDR 100MHz
- Flash 容量不限制
- eMMC5.0/SD3.01/SDIO3.0，总共 3 套
- eMMC 8 线/4 线，支持 SDR25/SDR50/DDR50 模式
- IO 最大速率 DDR 50MHz，仅支持 3.3V IO 电压
- DE 显示引擎：1 个 UI 图层，1 个 VI 图层，最高性能 1080P60
- VI 图层支持 1/31.999x ~ 32x 缩放
- 集成误差扩散 Dither 算法
- GE 图像引擎：最大输入/输出图像大小 4096x4096
- 支持水平和垂直 Flip，90/180/270 度旋转
- RGB 格式支持任意角度旋转和 scan order
- 支持 1/16x ~ 16x 缩放，采用 6x4 taps 16 phases 滤波算法
- 支持命令队列
- VE 视频编解码：H.264/AVC 解码器，最高性能 1080P30
- MJPEG 基线解码器
- PNG 解码器
- 并口 RGB 24bit，IO 速率最高 200MHz ，最高性能 1080P60
- 双 Link LVDS，接口速率最高 700MHz ，最高性能 1080P60
- MIPI DSI 4 LANE，接口速率最高 1GHz ，最高性能 1080P60
- 支持 SRGB/I8080/QSPI 屏接口，IO 速率最高 200MHz
- DVP 8bit 输入，IO 速率最高 150MHz ，最高性能 1080P30
- 显示输出接口均支持展频功能
- 集成 1 路 AUDIO ADC，信噪比＞ 90dB
- 2 通道 DMIC 接口输入
- 2 套 I2S，均支持输入输出，支持 TDM 模式
- 左右声道数字 PWM 输出（SPK）
- 2 路 USB，USB0 可配置为 DEVICE/HOST，USB1 做为 HOST
- 2 路 GMAC，支持 100M RMII/1000M RGMII，支持 IEEE1588 协议
- 3 路 SPI，支持 3 线/4 线接口
- 8 路 UART，兼容工业标准 16550，波特率精度 <2%
- 4 路 TWI，支持 7bit 和 10bit 寻址，最高速率 400Kb/s
- 2 路CAN，支持CAN2.0A 和 CAN2.0B，可编程通信速率最高1Mbps
- 1 套 CIR，支持红外输入和红外输出
- 1 套 PBUS，用于对外部设备地址空间进行读写访问
- 6 组 GPIO 总共 100 个 IO，每个 IO 独立配置：可选无上下拉/上拉 33KΩ/下拉 33KΩ
- 输出驱动 8 个档位可调
- 支持二级去抖和中断
- GTC 通用计时器：52 位计时器，提供系统心跳时钟
- 计时周期大于 35
- 调试模式下可配置为暂停计时或继续计时
