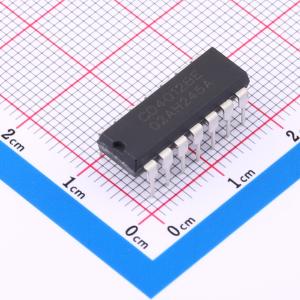

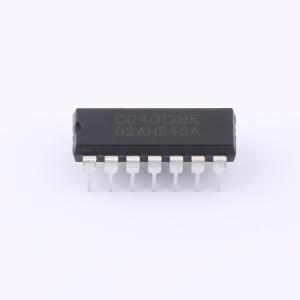

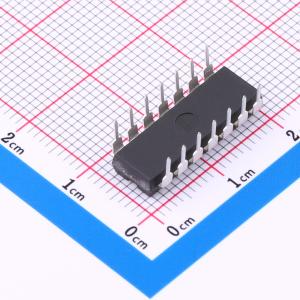

温馨提醒：图片仅供参考，商品以实物为准
CD4012BE(XBLW)
双4输入与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4路输入非门,工作电压（Vcc）(v)3-15V,静态电流Iq(Typ)0.01uA
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- CD4012BE(XBLW)
- 商品编号
- C18723479
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.6242克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 2 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 500nA | |
| 灌电流(IOL) | 2.6mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入高电平(VIH) | 3.5V；7V；11V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V | |
| 输出高电平(VOH) | 5V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | CD4 | |
| 传播延迟(tpd) | 60ns | |
| 工作温度 | -40℃~+105℃ | |
| 输入通道数 | 4 |
