温馨提醒：图片仅供参考，商品以实物为准

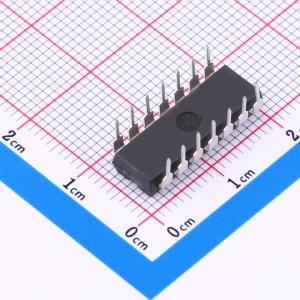

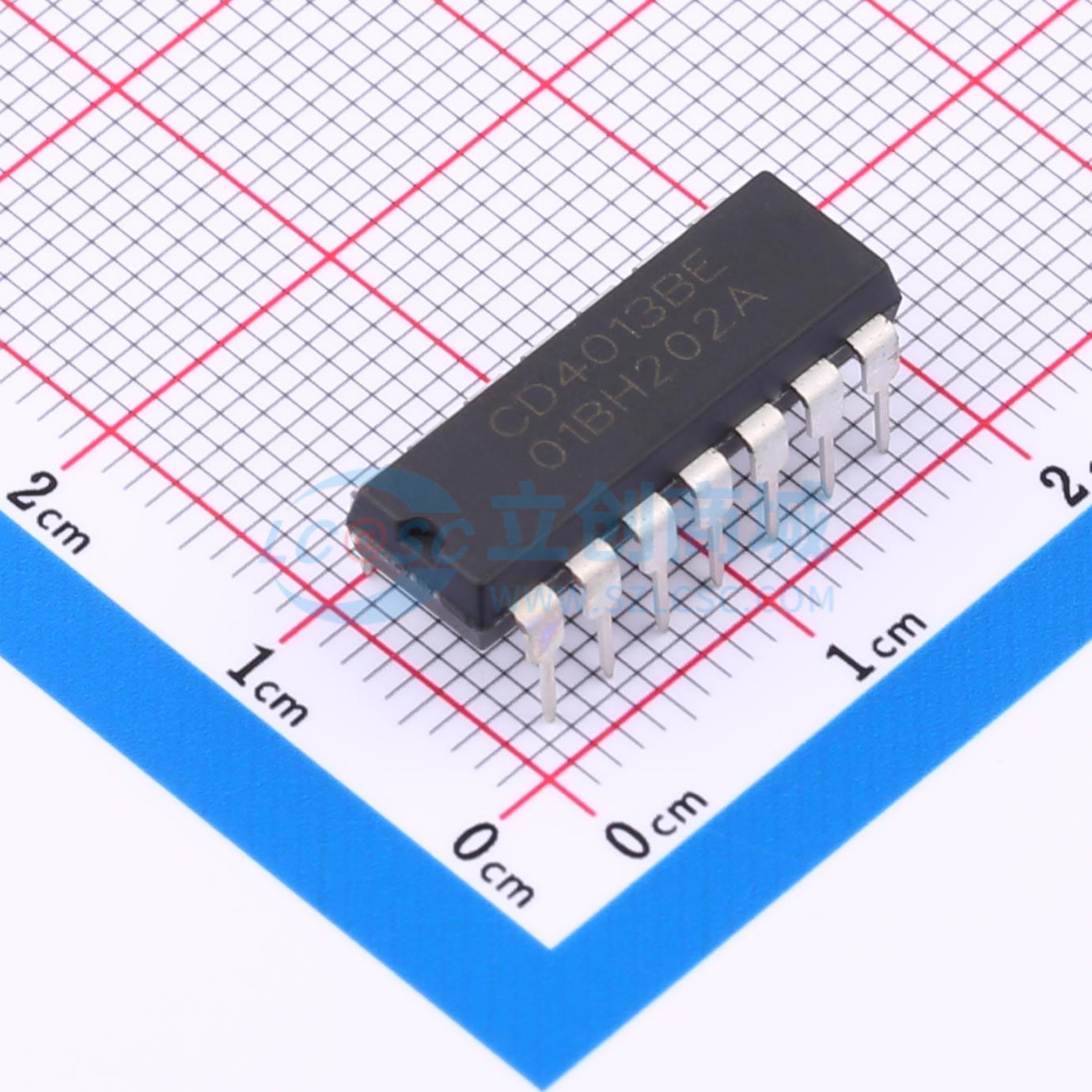

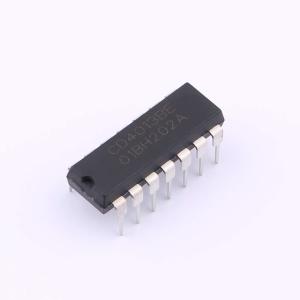

CD4013BE(XBLW)
CD4013BE
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4013是一款双D型触发器，具有独立的直接置位输入（SD）、直接清零输入（CD）、时钟输入（CP）和输出端（Q、Q）。当CP为低电平时，数据被接收，并在时钟信号的上升沿传输至输出端。高电平有效的异步CD和SD输入相互独立，且优先于D或CP输入
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- CD4013BE(XBLW)
- 商品编号
- C18723480
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.6335克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | 16MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1；1 | |
| 传播延迟(tpd) | 150ns@5V,50pF；65ns@10V,50pF；45ns@15V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 6.8mA；2.6mA；1mA | |
| 拉电流(IOH) | 2.6mA；1mA；6.8mA | |
| 静态电流(Iq) | 20nA | |
| 输入电容 | 5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 10ns；20ns；7ns | |
| 保持时间 | 2ns；2ns；2ns |
