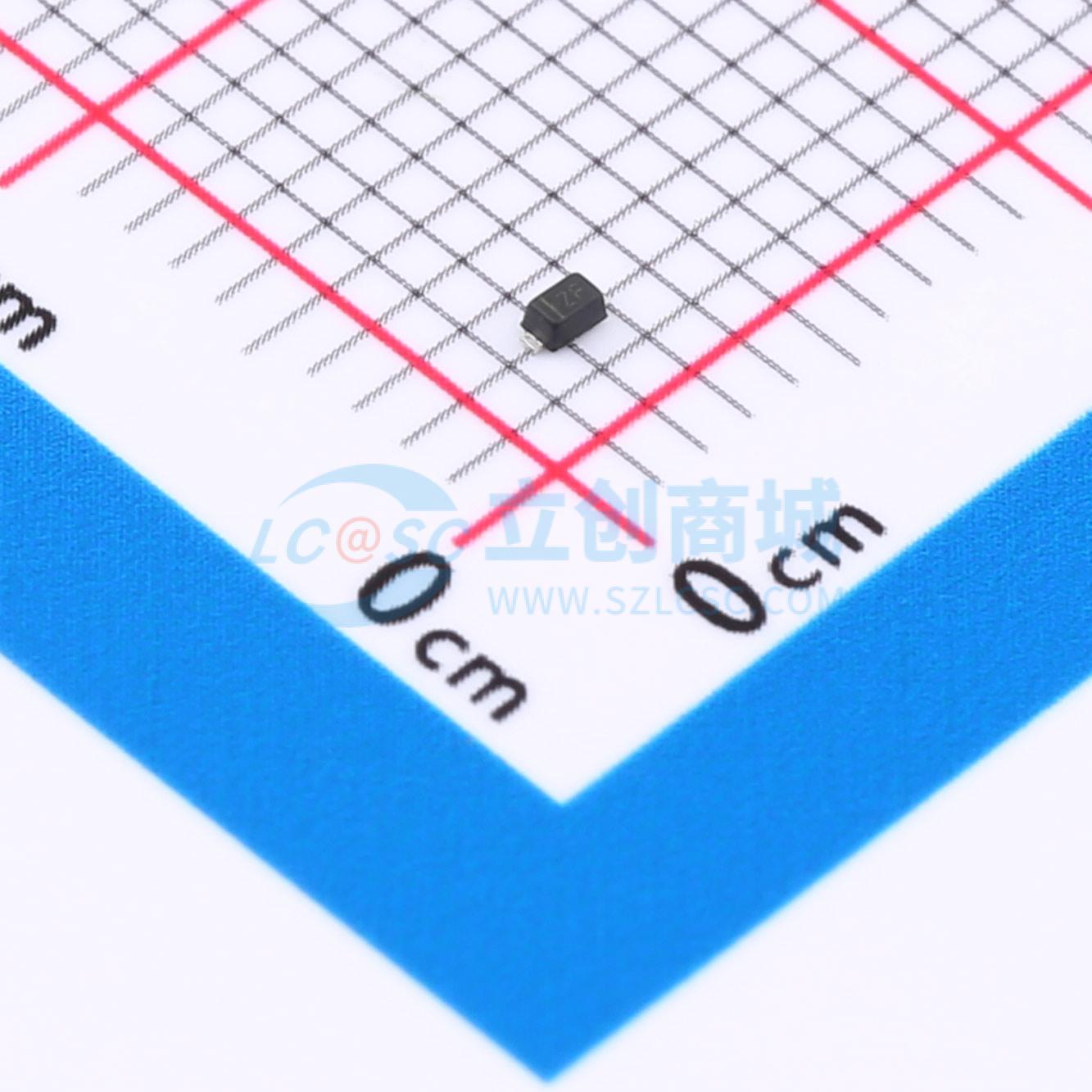

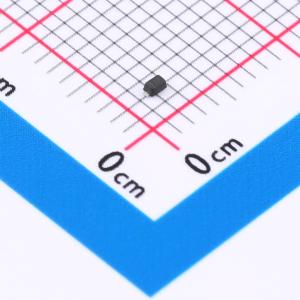

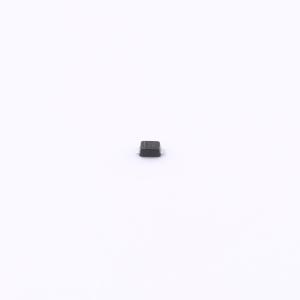

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z5V0
单向TVS 5V截止 峰值浪涌电流：9.4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD二极管
- 品牌名称
- FUXINSEMI(富芯森美)
- 商品型号
- ESD5Z5V0
- 商品编号
- C18723415
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.023367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9.4A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压 | 6.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 80pF |
商品特性
- 小外形尺寸
- 低封装高度
- 隔离电压：2.5V、3.3V、5.0V、6.0V、7.0V、12V
- 低泄漏电流
- 典型响应时间 < 1ns
- 提供瞬态保护：符合 IEC 61000-4-2（ESD）4 级、IEC 61000-4-4（EFT）40A（5/50ns）、IEC 61000-4-5（浪涌）（8/20μs）标准
- 无铅产品符合 RoHS 要求
- 符合无卤标准
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
