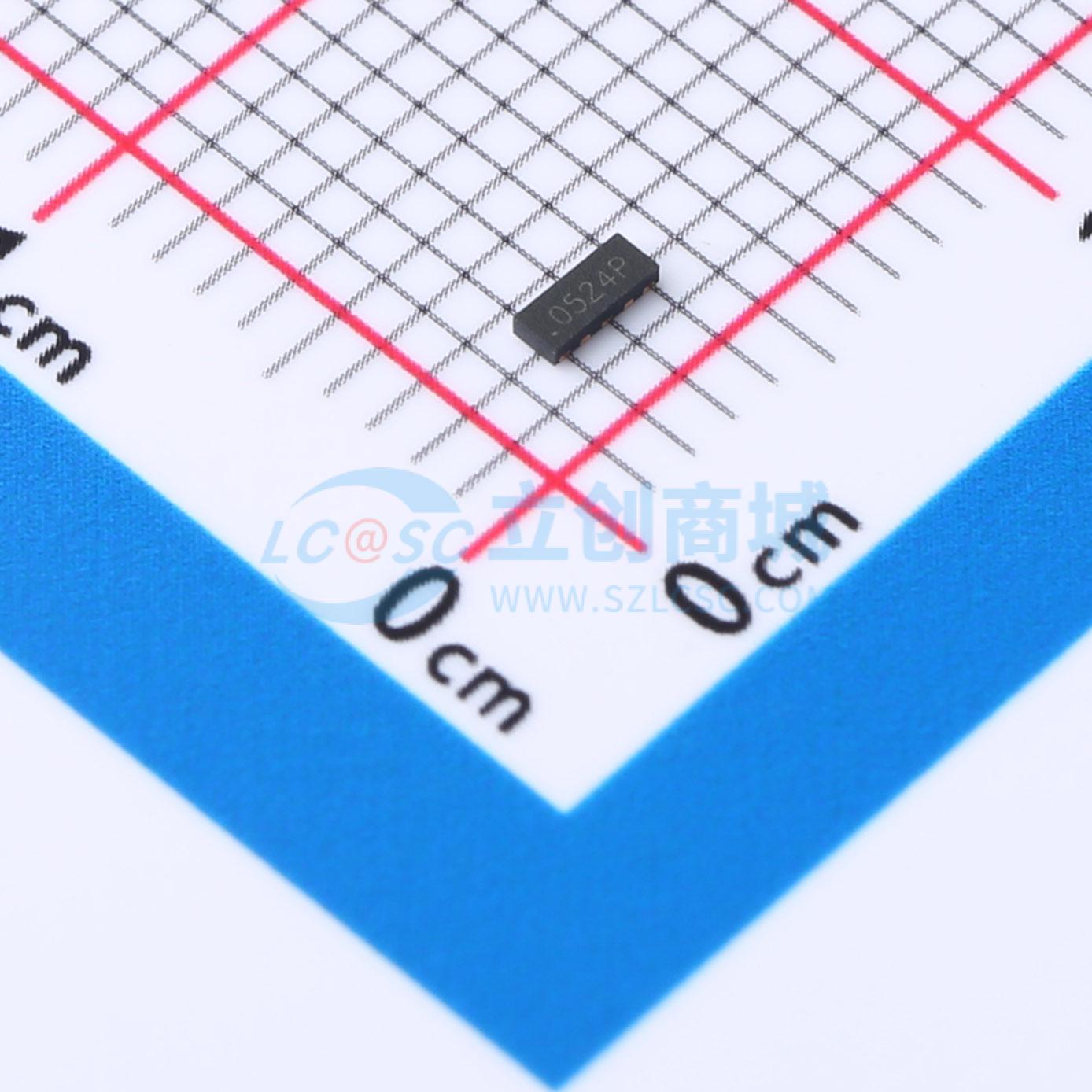

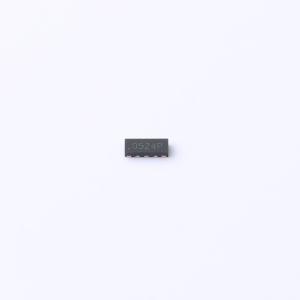

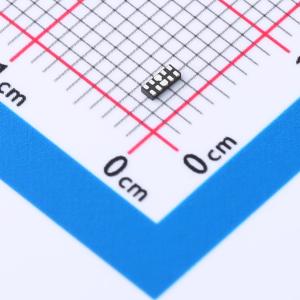

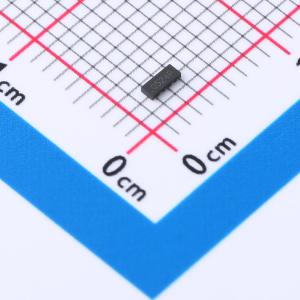

RClamp0524PATCT
单向ESD 5V截止 峰值浪涌电流：5A@8/20us
- 描述
- ESD二极管
- 品牌名称
- FUXINSEMI(富芯森美)
- 商品型号
- RClamp0524PATCT
- 商品编号
- C18723427
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.030433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF；0.8pF |
商品特性
- 固态硅雪崩技术
- 多达四条I/O线路保护
- 低工作电压
- 超低电容
- 低工作和钳位电压
- 低漏电流
- 符合RoHS标准
- IEC61000-4-2（ESD）±25kV（空气），±20kV（接触）
- IEC61000-4-4（EFT）40A（5/50ns）
- IEC61000-4-5（雷击）5A（8/20μs）
应用领域
- 数字视频接口（DVI）
- Display port TM接口
- MDDI端口
- PCI Express
- SATA接口
- 高清多媒体接口（HDMI）
