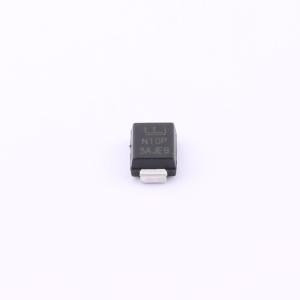

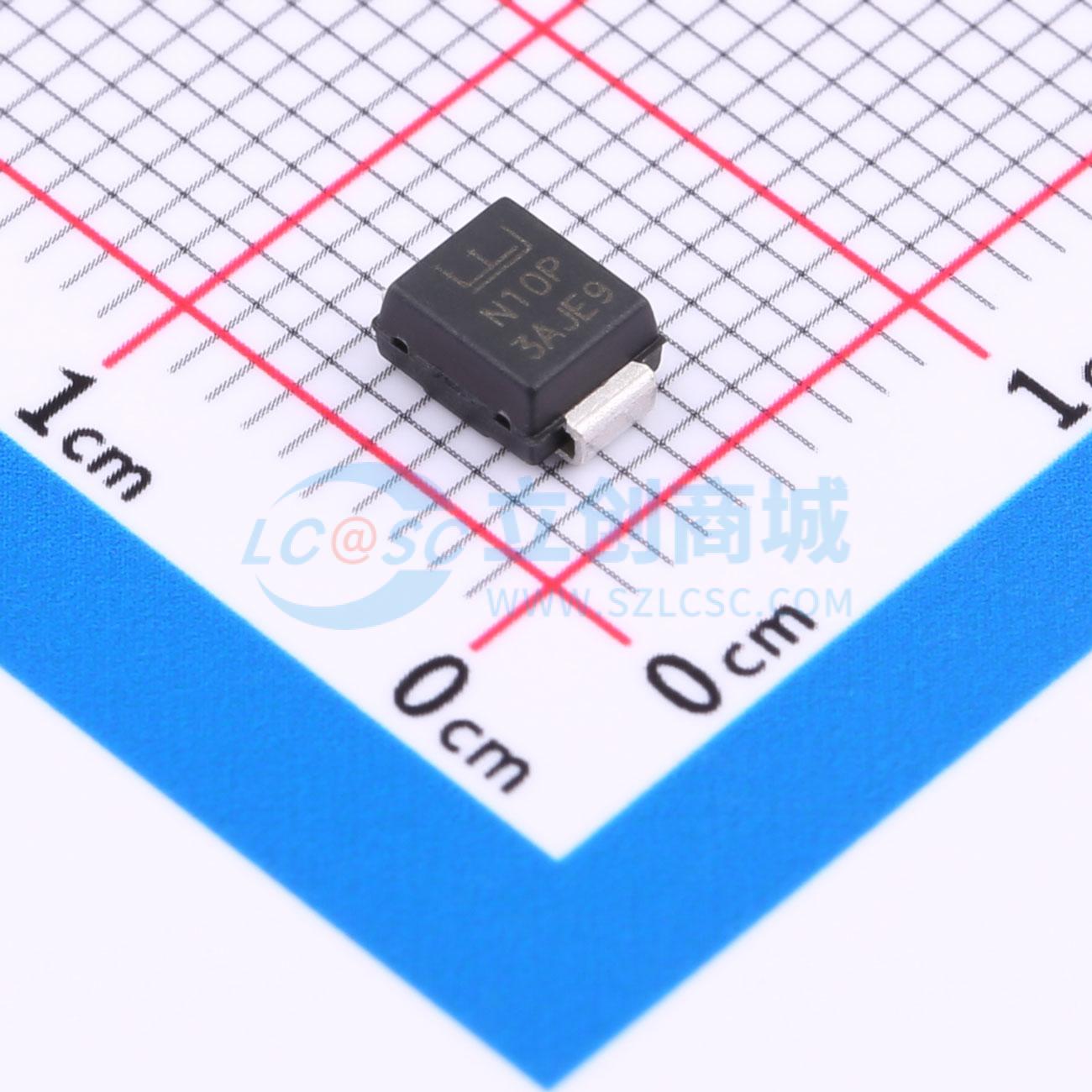

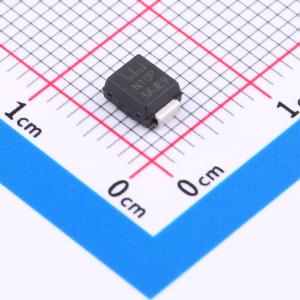

1KSMB30CA
TVS 25.6V截止 24.2A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- 1KSMB30CA
- 商品编号
- C1883611
- 商品封装
- DO-214AA(SMBJ)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 28.2V | |
| 钳位电压 | 45.7V | |
| 峰值脉冲电流(Ipp) | 21.9A@10/1000us | |
| 峰值脉冲功率(Ppp) | 1kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 34.7V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
1KSMB 系列产品专为保护敏感电子设备免受雷击及其他瞬态电压事件所引起的电压波动而设计。
商品特性
- 峰值脉冲功率为 1000 瓦（10/1000 微秒波形，重复率（占空比）：0.01%）
- 适用于表面安装应用，可优化电路板空间
- 低高度封装
- 通常的故障模式是在过电压或过电流条件下发生短路
- 按照 JEDEC JESD201A 表 4a 和 4c 进行枝晶测试
- IEC - 61000 - 4 - 2 ESD 30kV（空气），30kV（接触）
- 按照 IEC 61000 - 4 - 2 标准对数据线进行 ESD 保护
- 按照 IEC 61000 - 4 - 4 标准对数据线进行 EFT 保护
- 内置应力缓解措施
- TJ 时的 VBR = 25°C 时的 VBR × (1 + αTx(TJ - 25))，其中 αT 是温度系数，典型值为 0.1%
- 透明玻璃封装的芯片接点
- 快速响应时间：从 0V 到 BV 最小值通常小于 1.0ps
- 出色的钳位能力
- 较低的增量浪涌电阻
- 当 VBR 最大值 > 12V 时，典型的 IR 小于 1μA
- 保证高温回流焊接：260°C/40 秒
- 塑料封装的阻燃等级为 UL V - 0
- 符合 J - STD - 020 的 MSL 级别 1，最大 LF 峰值为 260°C
- 柔光镀锡和无铅
- 绝缘电压范围从 6.8V 到 180V，适用于汽车应用- 紧凑的封装设计具有出色的瞬态耐受能力：填补了 600 瓦至 1.5 千瓦之间的空白
- 无卤素且符合 RoHS 标准
- 无铅的 E3 表示采用无铅的二次连接方式，端子涂层材料为锡（Sn）（IPC/JEDEC J - STD - 609A.01）
应用领域
- TVS 器件非常适合用于保护电信、计算机、工业及消费电子应用中的 I/O 接口、Vcc 总线以及其他易受损害的电路。
