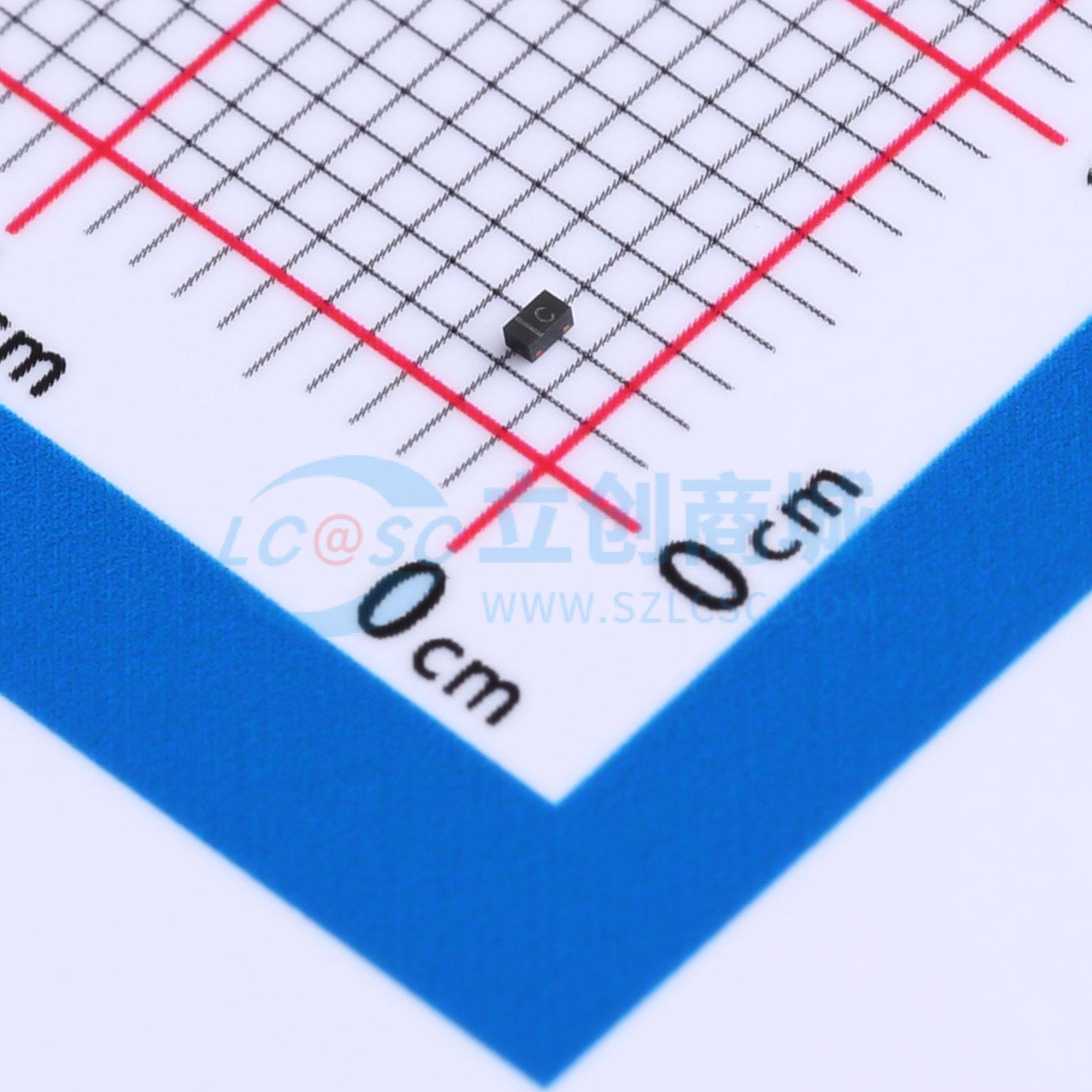

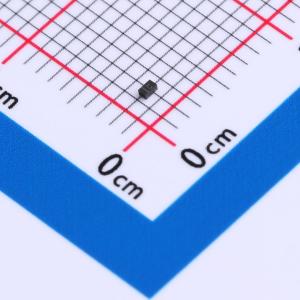

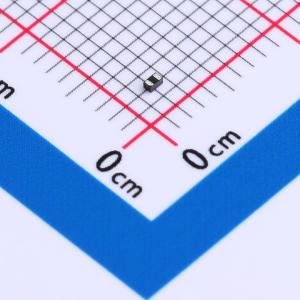

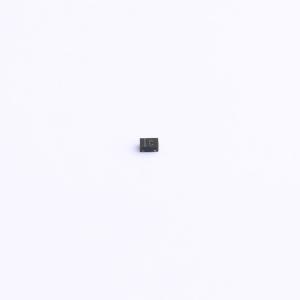

SP0402U-ULC-01ETG

单向TVS 7V截止峰值浪涌电流：2A@8/20us

描述: 超低电容分立瞬态电压抑制（TVS）系列为高速串行接口提供单向和双向静电放电（ESD）保护。超低电容特性可确保消费电子接口（如USB 3.1、HDMI 2.0、DisplayPort和V-by-One）具备出色的信号完整性。该系列产品可提供超过20 kV的接触式ESD保护（符合IEC61000-4-2标准），同时保持极低的漏电流和动态电阻。产品采用行业常用封装（0402和0201），为信号完整性和易用性树立了更高标准。
品牌名称: Littelfuse(美国力特)
商品型号: SP0402U-ULC-01ETG
商品编号: C1883624
商品封装: DFN1006-2
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

超低电容分立瞬态电压抑制（TVS）系列为高速串行接口提供单向和双向静电放电（ESD）保护。超低电容特性可确保消费电子接口（如USB 3.1、HDMI 2.0、DisplayPort和V-by-One）具备出色的信号完整性。该系列产品可提供超过20 kV的接触式ESD保护（符合IEC61000-4-2标准），同时保持极低的漏电流和动态电阻。产品采用行业常用封装（0402和0201），为信号完整性和易用性树立了更高标准。

商品特性

双向最大电容0.13 pF
单向最大电容0.25 pF
符合IEC61000-4-2标准，接触式ESD ±20 kV，空气放电式ESD ±20 kV
双向钳位电压低至10 V（tp = 8/20 μs）
采用低矮型0201和0402 DFN封装
有助于实现出色的信号完整性
通过AEC-Q101认证
符合ELV标准
无卤、无铅且符合RoHS标准

应用领域

超高速数据线
USB 3.1、3.0、2.0
HDMI 2.0、1.4a、1.3
DisplayPort
Thunderbolt（Light Peak）
V-by-One
LVDS接口
消费、移动和便携式电子产品
配备高速接口的平板电脑和外部存储设备
需要小封装且具备高ESD性能的应用

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	7V
	钳位电压	9.2V
	峰值脉冲电流(Ipp)	2A@8/20us
	峰值脉冲功率(Ppp)	-
	击穿电压	9V

	属性	参数值
	反向电流(Ir)	50nA
	通道数	单路
	工作温度	-30℃~+85℃
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.25pF
