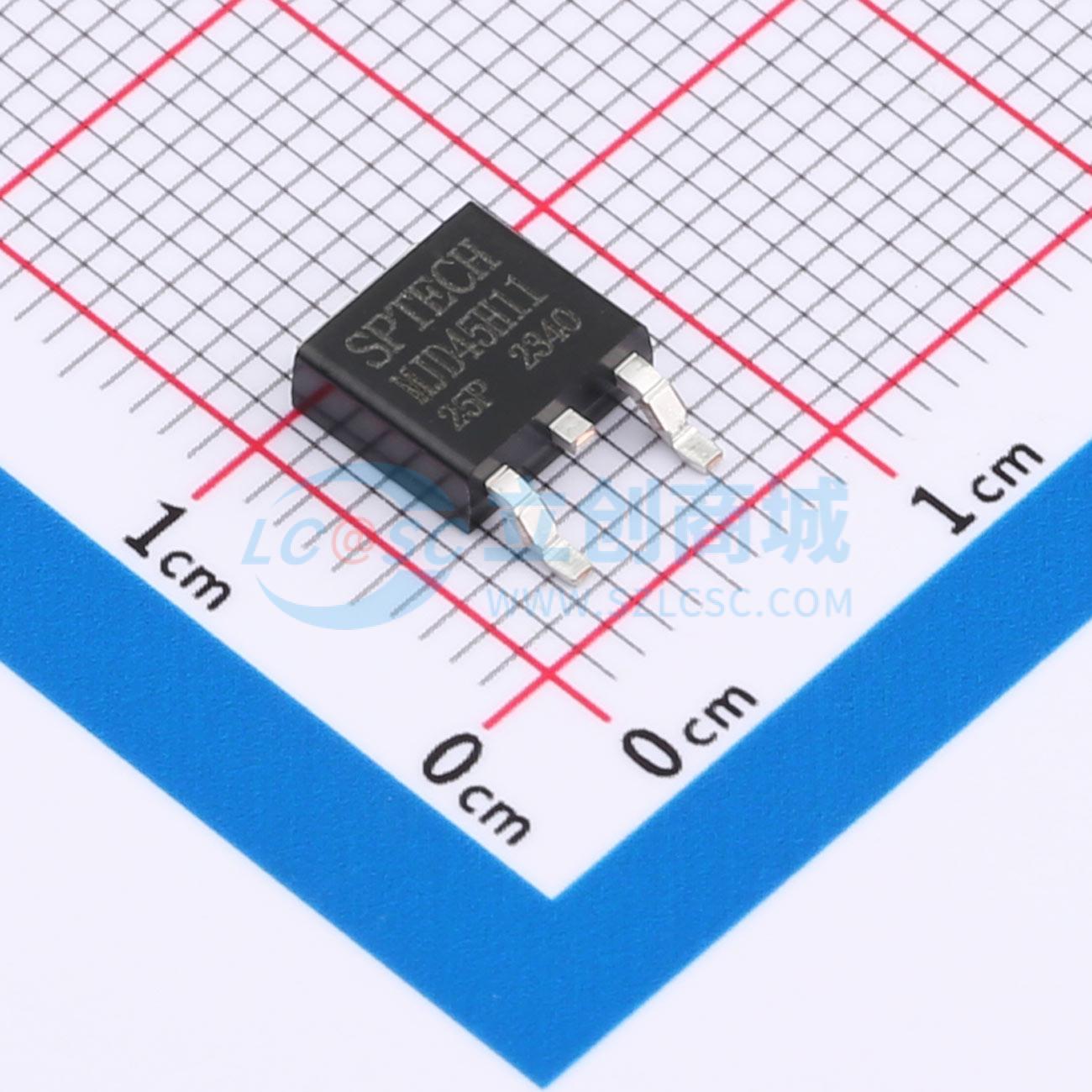

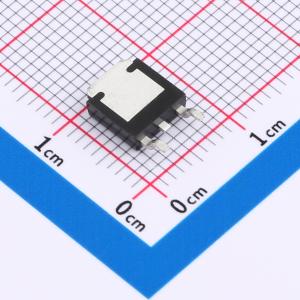

温馨提醒：图片仅供参考，商品以实物为准
MJD45H11
PNP 电流:8A 电压:80V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PNP 20W 耐压:-80V 电流:-8A ·设计用于一般的电源功率放大和开关，如开关调节器，转换器和功率放大器等应用中的输出或驱动级
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- MJD45H11
- 商品编号
- C18547825
- 商品封装
- TO-252(DPAK)
- 包装方式
- 管装
- 商品毛重
- 0.5975克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 8A | |
| 集射极击穿电压(Vceo) | 80V | |
| 耗散功率(Pd) | 20W |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 60@2A,1V | |
| 特征频率(fT) | 40MHz | |
| 集电极截止电流(Icbo) | 1uA | |
| 集射极饱和电压(VCE(sat)) | 1V@8A,400mA | |
| 射基极击穿电压(Vebo) | 5V |
商品概述
- 低集电极 - 发射极饱和电压：在 IC = 8 A 时，VCE(sat) = 1.0 V（最大值）
- 快速开关速度
- 与 MJD44H11 型互补
- 适用于表面贴装应用的 DPAK 封装
- 批次间差异极小，确保器件性能稳定、运行可靠
应用领域
- 适用于通用功率放大和开关，如开关稳压器、转换器和功率放大器等应用中的输出级或驱动级。
