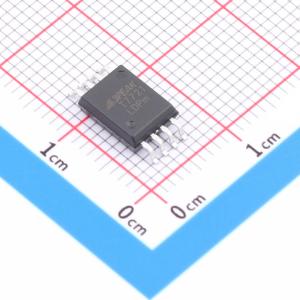

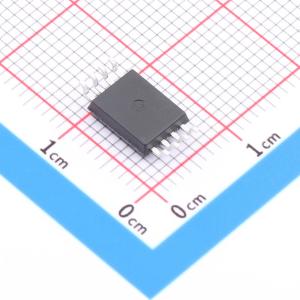

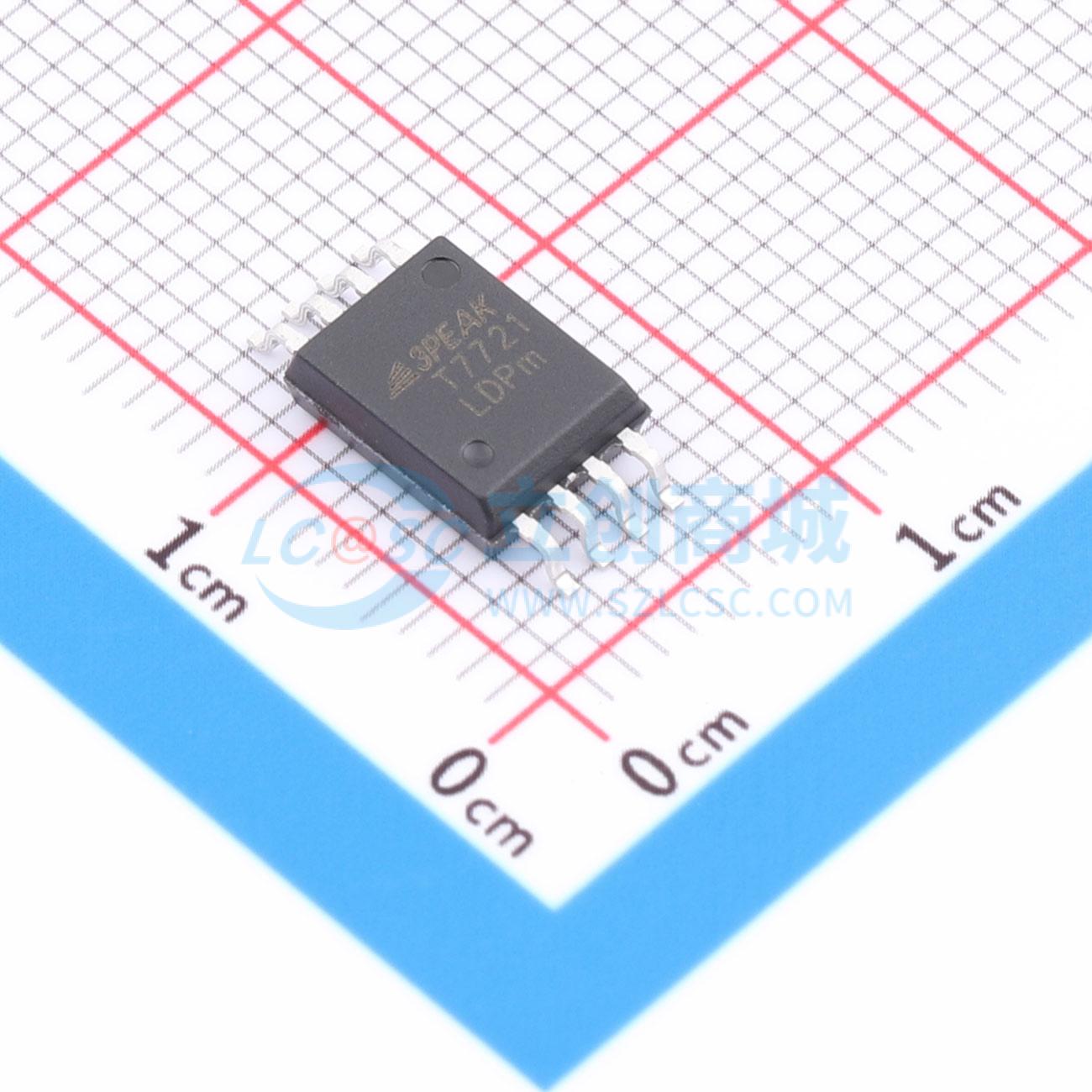

TPT7721-SOAR

2通道增强型高性能数字隔离器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 高性能、双通道增强型数字隔离器，具有5000 VRMS（WSOP8、WSOP16）和3750 VRMS（SOP8）的隔离额定值（根据UL 1577），也通过了VDE、UL、CSA、TUV、CQC和CB认证。提供高可靠性和高性能，功耗低，具有隔离数字输入和输出。每个隔离信号通道由双电容二氧化硅绝缘屏障隔开。TPT7720设备的两个通道方向相同，而TPT7721设备的两个通道方向相反
品牌名称: 3PEAK(思瑞浦)
商品型号: TPT7721-SOAR
商品编号: C18548049
商品封装: WSOP-8
包装方式: 编带
商品毛重: 0.545455克(g)

商品参数

商品概述

TPT772x 器件是高性能、双通道增强型数字隔离器，符合 UL 1577 标准，具有 5000-VRMS（WSOP8、WSOP16）和 3750-VRMS（SOP8）的隔离等级。这些器件已获得 VDE、UL、CSA、TUV、CQC 和 CB 认证。该器件在低功耗下提供高可靠性和高性能的隔离数字输入与输出。每个隔离信号通道通过双层二氧化硅电容绝缘屏障进行隔离。TPT7720 器件的两个通道方向相同，而 TPT7721 器件的两个通道方向相反。当输入电源或信号丢失时，带后缀 F 的器件其失效安全默认输出为低电平，不带后缀 F 的器件则为高电平。通过创新的电路设计和优化的结构，TPT772x 器件的共模瞬态抗扰度和电磁兼容性得到了显著增强。TPT772x 系列提供 SOP8、WSOP8 和 WSOP16 封装，工作温度范围为 -40°C 至 +125°C。

商品特性

150 Mbps 数据速率
5 kV RMS 隔离等级（WSOP）
典型静态 CMTI 为 ±200 kV/μs，典型动态 CMTI 为 ±150 kV/μs
低功耗，典型值 3 mA/通道 @1 Mbps
低传播延迟：典型值 12 ns
默认输出低电平（TPT772xF）和高电平（TPT772x）
宽温度范围：-40°C 至 +125°C
SOP8、WSOP8 和 WSOP16 封装
强大的电磁兼容性
低辐射
系统级 ESD、EFT 和浪涌抗扰度
安全相关认证
符合 DIN VDE V 0884-17（IEC60747-17）的 VDE 认证
符合 UL 1577 标准，隔离等级为 5000-VRMS（WSOP16、WSOP8）和 3750-VRMS（SOP8）
符合 GB 4943.1 的 CQC 认证
CSA、TUV 和 CB 认证

应用领域

工业自动化
电机控制
电源
隔离接口与通用隔离

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	150Mbps
	默认输出	高电平
	隔离电压(Vrms)	5000
	CMTI(kV/us)	200kV/us

	属性	参数值
	传播延迟(tpd)	12ns
	功能特性	失效安全输出
	工作电压(VCCA)	2.25V~5.5V
	工作电压(VCCB)	2.25V~5.5V
	工作温度	-40℃~+125℃
	通道数	2
