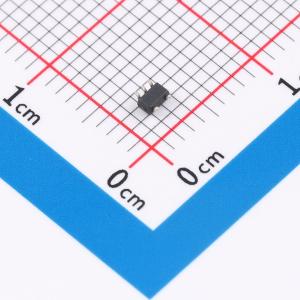

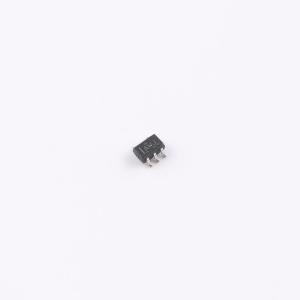

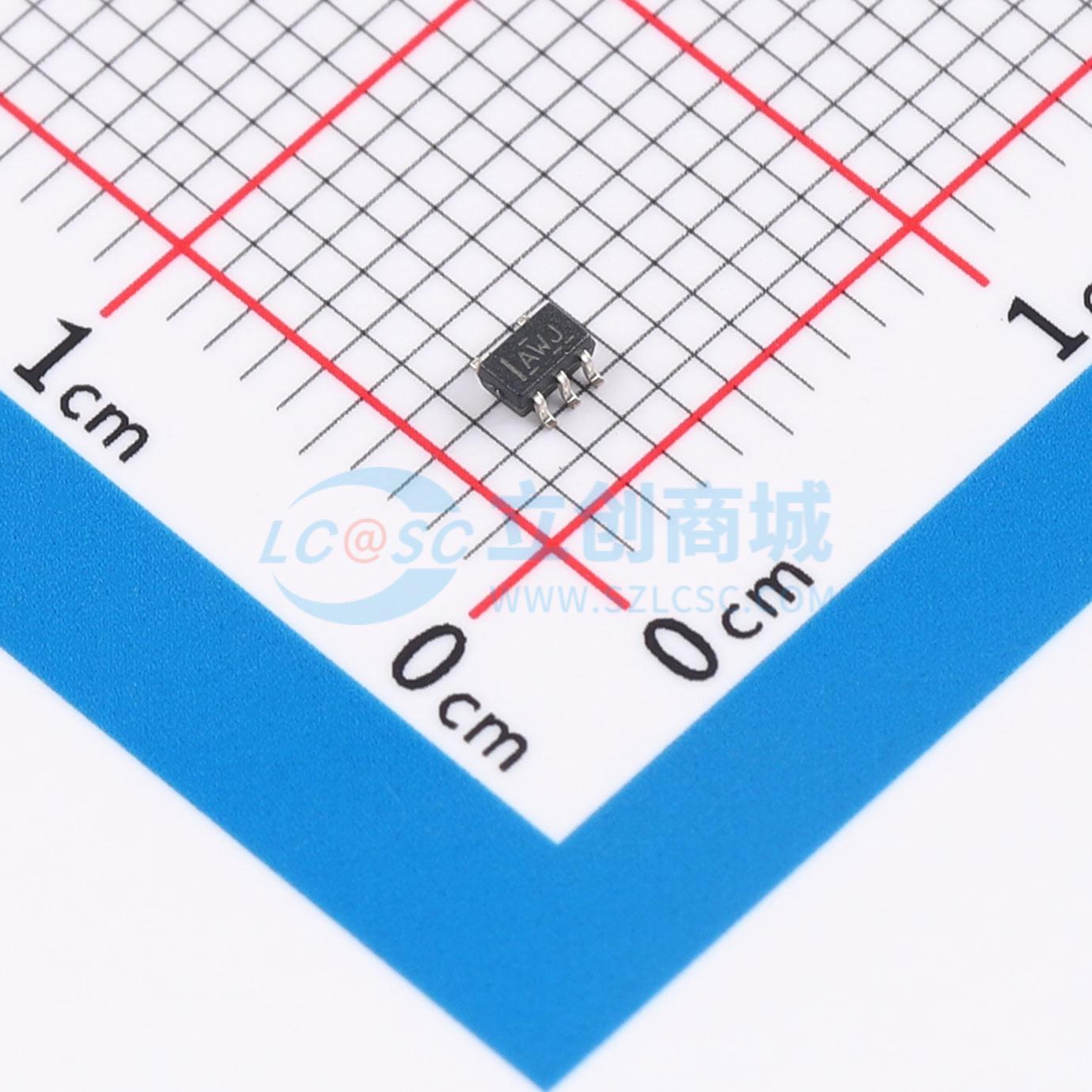

温馨提醒：图片仅供参考，商品以实物为准

2T03-01QDCKRG4Q1

电压检测器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS3803-Q1 汽车类单通道电压检测器
品牌名称: TI(德州仪器)
商品型号: 2T03-01QDCKRG4Q1
商品编号: C1879971
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS3803-Q1和TPS3805-Q1系列监控电路主要为DSP和基于处理器的系统提供电路初始化和时序监控。

TPS3803G15-Q1器件具有由内部分压器设置的固定检测阈值电压V₁，而TPS3803-01-Q1具有可通过两个外部电阻配置的可调SENSE输入。除了在VDD处监控的固定检测阈值外，TPS3805-Q1器件还提供第二个可调SENSE输入。若两个电压中的任何一个降至V₁以下，则会置位RESET。

上电期间，当电源电压VDD高于0.8 V时，RESET被置位。此后，监控电路会监控VDD（和/或SENSE），只要VDD或SENSE保持在阈值电压V₁以下，就会保持RESET有效。一旦VDD（SENSE）升至阈值电压V₁以上，RESET就会再次被释放。该产品系列适用于1.5 V、3.3 V和可调电源电压。

这些器件采用5引脚SC-70封装。TPS3803-Q1和TPS3805-Q1器件的工作温度范围为-40°C至125°C。

商品特性

符合汽车应用要求
单电压检测器（TPS3803）：可调及1.5 V
双电压检测器（TPS3805）：可调及3.3 V
阈值电压精度高达±1.5%
电源电流：VDD = 3.3 V时典型值为3 μA
推挽式复位输出（TPS3805），开漏式复位输出（TPS3803）
温度范围：-40°C至125°C
5引脚SC-70封装

应用领域

使用DSP、微控制器或微处理器的应用
高级驾驶辅助系统
汽车信息娱乐系统
汽车仪表盘

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压检测器
	输出类型	开漏
	工作电压	1.3V~6V
	复位有效电平	低电平有效
	阈值电压	1.226V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	5us
	工作温度	-40℃~+125℃@(Ta)
	静态电流(Iq)	3uA
