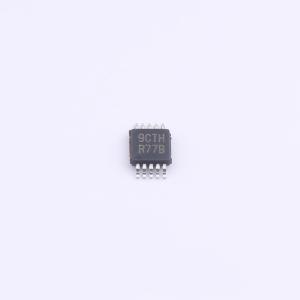

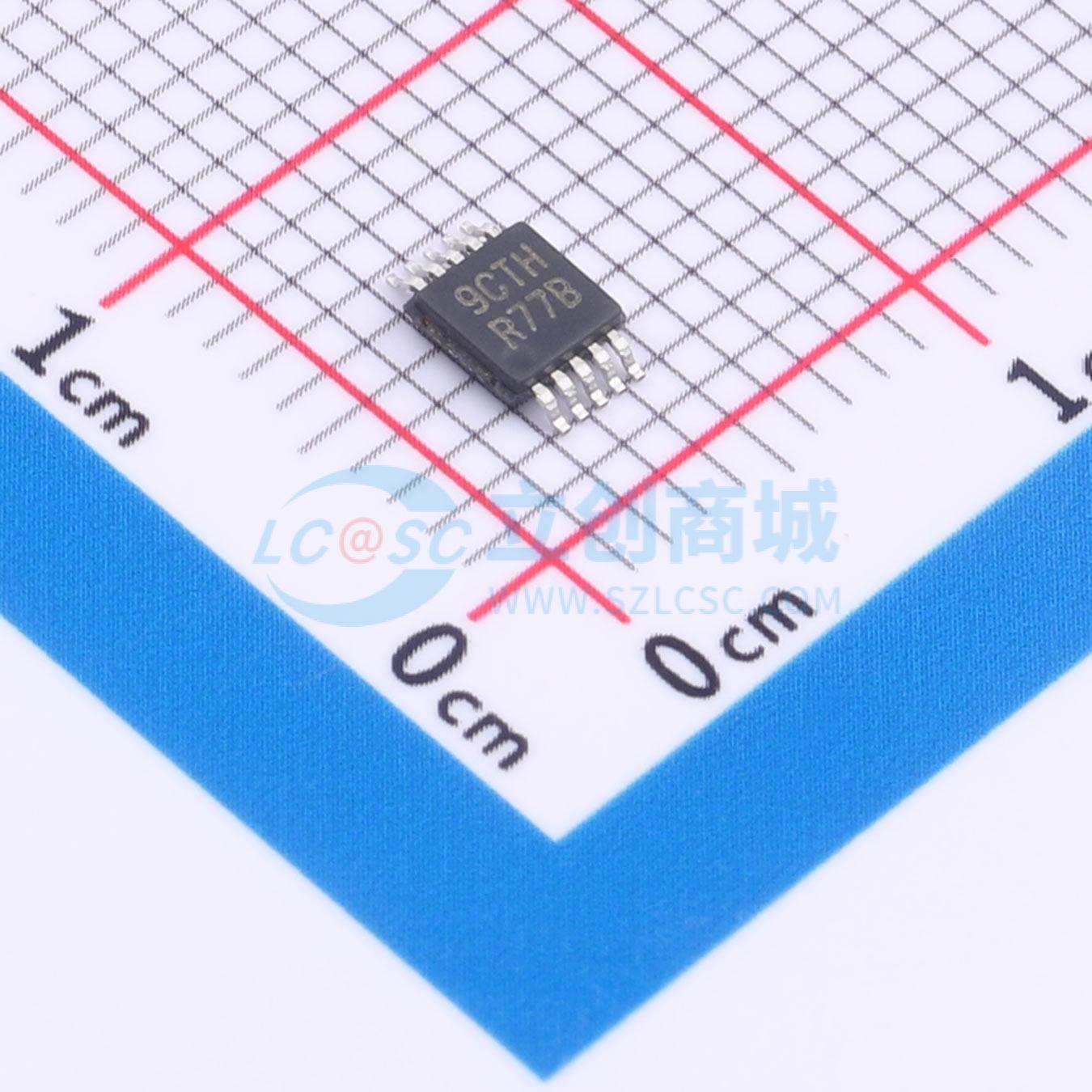

LM3710YQMM-232/NOPB

LM3710YQMM 232/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3710 具有电源故障输入、低电平线路输出、手动复位和看门狗计时器的电压监控器和复位 IC
品牌名称: TI(德州仪器)
商品型号: LM3710YQMM-232/NOPB
商品编号: C1880326
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LM3710/LM3711 系列微处理器监控电路为无备用电池系统中的电源和电池控制功能监控提供了最大的灵活性。LM3710/LM3711 系列采用 VSSOP - 10 和 9 凸点 DSBGA 封装。内置特性包括以下几点：复位：在电源上电、掉电和欠压情况下，复位信号有效。确保在 V_CC 低至 1.0V 时，RESET 信号有效。手动复位输入：一个低电平有效时触发复位的输入引脚。电源故障输入：一个具有 1.225V 阈值的检测器，用于电源故障预警，或监控除 V_CC 之外的其他电源。低电压输出：当电源电压降至比复位阈值电压高 2% 的值时，这个早期电源故障预警指示器输出低电平。看门狗定时器：WDI（看门狗输入）监控微处理器的一个输出引脚的活动情况。如果在看门狗超时时间内没有输出状态转换发生，则触发复位。

商品特性

标准复位阈值电压：3.08V
定制复位阈值电压：如需 2.2V 至 5.0V 之间以 10mV 为增量的其他电压，请联系德州仪器（TI）
无需外部元件
手动复位输入，RESET（LM3710）或 RESET（LM3711）输出
精密电源电压监控器
工厂可编程的复位和看门狗超时延迟
独立的电源故障比较器
提供 DSBGA 封装，占用空间最小
室温下复位阈值精度为 ±0.5%
极端温度下复位阈值精度为 ±2%
复位信号在 V_CC 低至 1V 时仍有效（仅 RESET 选项）
V_CC 电源电流为 28μA

应用领域

嵌入式控制器和处理器
智能仪器
汽车系统
关键微处理器电源监控

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	复位有效电平	低电平有效
	阈值电压	2.32V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	有
	复位超时	280ms
	工作温度	-40℃~+85℃
