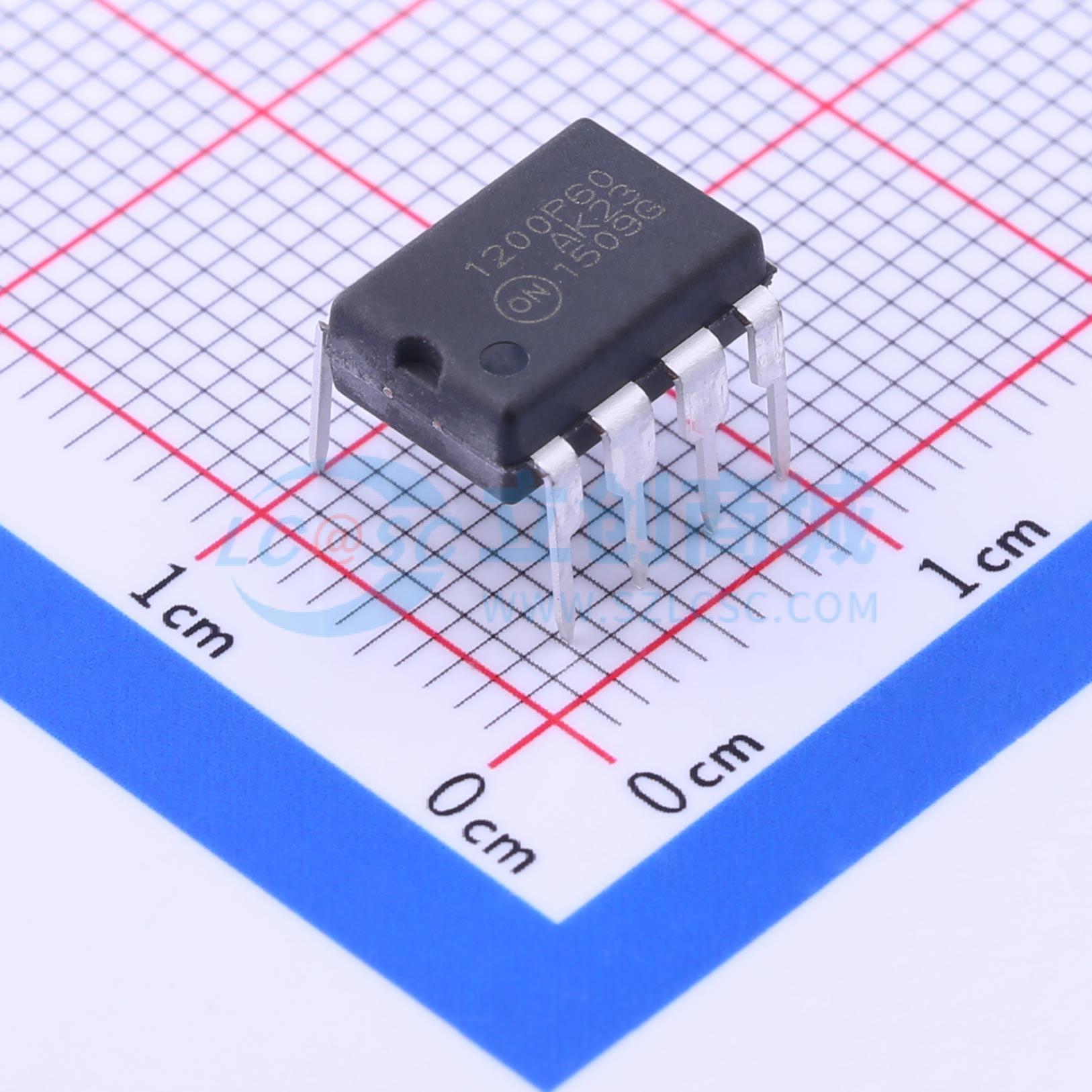

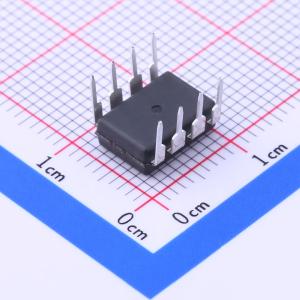

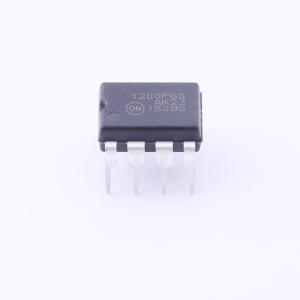

NCP1200P60G

NCP1200P60G 停产

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: onsemi(安森美)
商品型号: NCP1200P60G
商品编号: C185591
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.9克(g)

商品参数

商品概述

NCP1200采用SOIC−8或PDIP−8封装，是超紧凑型开关电源的重大突破。凭借全新的设计理念，该电路只需少量外部元件，即可实现完整的离线电池充电器或备用开关电源。此外，集成的输出短路保护功能使设计人员能够结合简化的反馈方案，构建极其低成本的AC−DC壁式适配器。该控制器的内部结构以固定的40 kHz、60 kHz或100 kHz频率运行，可驱动IGBT或MOSFET等低栅极电荷开关器件，因此所需的工作功率非常小。由于采用电流模式控制，NCP1200极大地简化了可靠且低成本的离线转换器的设计，具有极低的声学噪声和固有的逐脉冲控制功能。当电流设定值低于给定值时，例如输出功率需求降低，该IC会自动进入跳周期模式，在轻载情况下提供出色的效率。由于这种情况发生在低峰值电流时，因此不会产生声学噪声。最后，该IC由直流母线自供电，无需辅助绕组。这一特性确保了在低输出电压或短路情况下的正常运行。 NCP1200采用标准的电流模式架构，关断时间由峰值电流设定值决定。在需要减少元件数量的关键应用中，特别是在低成本AC−DC适配器、辅助电源等领域，该元件是理想的选择。凭借其高性能的高压技术，NCP1200集成了基于UC384X的电源通常所需的所有必要元件：定时元件、反馈器件、低通滤波器和自供电电路。这一点强调了NCP1200无需辅助绕组即可工作的事实：该产品自然地从高压母线获取电源，并为IC提供VCC。这种系统称为动态自供电（DSS）。

商品特性

无需辅助绕组即可工作
内部输出短路保护
极低的空载待机功耗
具备跳周期功能的电流模式
内部前沿消隐
250 mA峰值电流源/吸收能力
内部固定频率为40 kHz、60 kHz和100 kHz
可直接连接光耦
内置频率抖动功能，降低EMI
提供用于瞬态和交流分析的SPICE模型
内部温度关断功能
这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

应用领域

AC−DC适配器
离线电池充电器
辅助/附属电源（USB、家电、电视等）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	16V
	开关频率	60kHz

	属性	参数值
	最大占空比	80%
	拓扑结构	反激式
	工作温度	-25℃~+125℃@(Tj)
