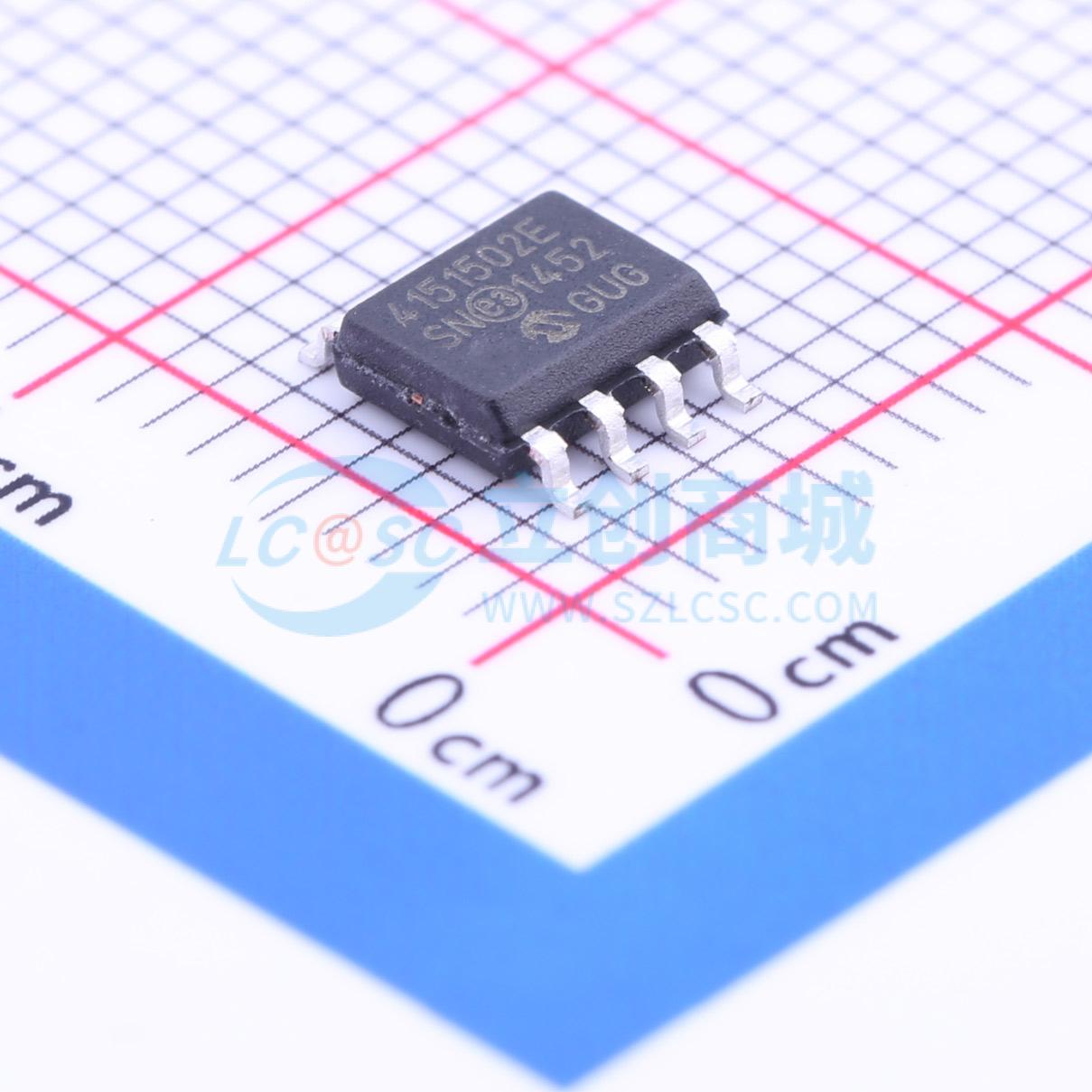

MCP4151-502E/SN

MCP41XX和MCP42XX器件通过SPI接口提供了广泛的产品选择。该系列器件支持7位和8位电阻网络，以及电位器和变阻器引脚配置。

• 单或双电阻网络可选
• 电位器或变阻器配置可选
• 电阻网络分辨率：7位：128个电阻（129级）；8位：256个电阻（257级）
• RAB电阻可选值：5kΩ、10kΩ、50kΩ、100kΩ
• 滑动端从0刻度到满刻度操作
• 低滑动端电阻：典型值75Ω
• 低温漂系数：
  • 绝对（变阻器）：典型值50 ppm，-40℃至70℃
  • 比例（电位器）：典型值15 ppm
• SPI串行接口（10MHz，模式0,0和1,1）
  • 高速读写滑动端寄存器
  • SDI/SDO复用（仅MCP41X1）
• 通过以下方式实现电阻网络端子断开功能：
  • 关断引脚（SHDN）
  • 端子控制（TCON）寄存器
• 欠压复位保护（典型值1.5V）
• 串行接口静态电流（典型值2.5 μA）
• 高耐压数字输入：最高12.5V
• 支持分离电源轨应用
• 所有数字输入均有内部弱上拉
• 宽工作电压：
  • 2.7V至5.5V - 规定器件特性
  • 1.8V至5.5V - 器件可工作
• 宽带宽（-3 dB）工作：
  • 5.0kΩ器件典型值2 MHz
• 扩展温度范围（-40℃至+125℃）
