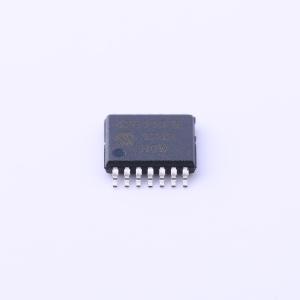

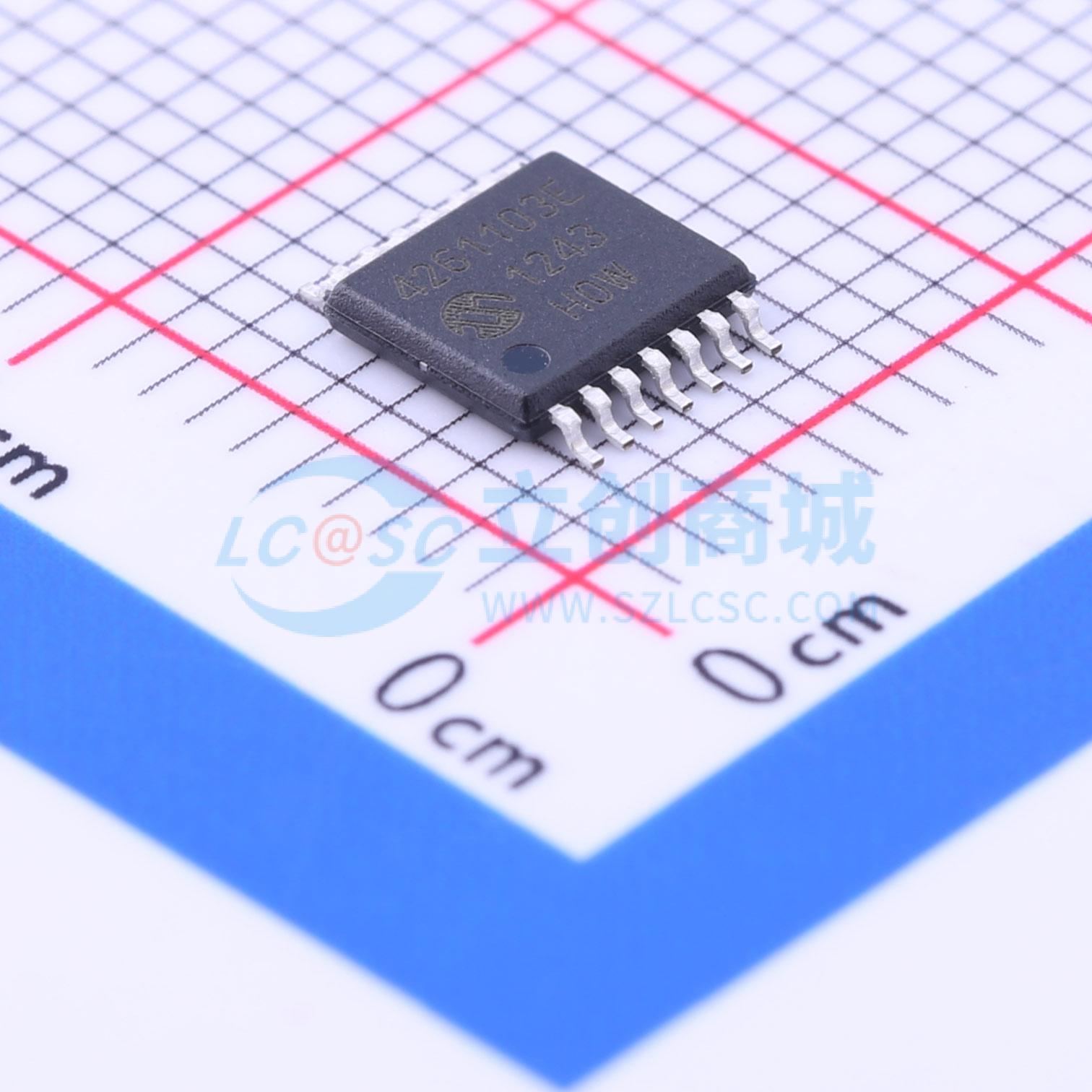

MCP4261-103E/ST

MCP41XX和MCP42XX器件通过SPI接口提供了广泛的产品选择。WiperLock技术可将特定应用的校准设置安全存储在EEPROM中。

• 单电阻网络或双电阻网络可选
• 电位器或变阻器配置可选
• 电阻网络分辨率：7位：128个电阻（129级）；8位：256个电阻（257级）
• RAB电阻值可选：5kΩ、10kΩ、50kΩ、100kΩ
• 抽头可从最小刻度到最大刻度操作
• 低抽头电阻：典型值75Ω
• 低温度系数：
  • 绝对值（变阻器）：在-40℃至70℃范围内典型值为50 ppm/℃
  • 比例值（电位器）：典型值15 ppm/℃
• 非易失性存储器：
  • 自动恢复保存的抽头设置
  • WiperLock技术
• SPI串行接口（10 MHz，模式0,0和1,1）：
  • 高速读写抽头寄存器
  • 读写数据EEPROM寄存器
  • 串行使能EEPROM写保护
  • SDI/SDO复用（仅MCP41X1）
• 电阻网络端子断开功能通过：
  • 关断引脚（SHDN）
  • 端子控制（TCON）寄存器
• 写保护功能：
  • 硬件写保护（WP）控制引脚
  • 软件写保护（WP）配置位
• 欠压复位保护（典型值1.5V）
• 串行接口非活动电流（典型值2.5 μA）
• 高耐压数字输入：最高12.5V
• 支持分离电源轨应用
• 所有数字输入均有内部弱上拉
• 宽工作电压：
  • 2.7V至5.5V - 规定器件特性
  • 1.8V至5.5V - 器件可工作
• 宽带宽（-3dB）操作：5.0kΩ器件典型值为2 MHz
• 扩展温度范围（-40℃至+125℃）
