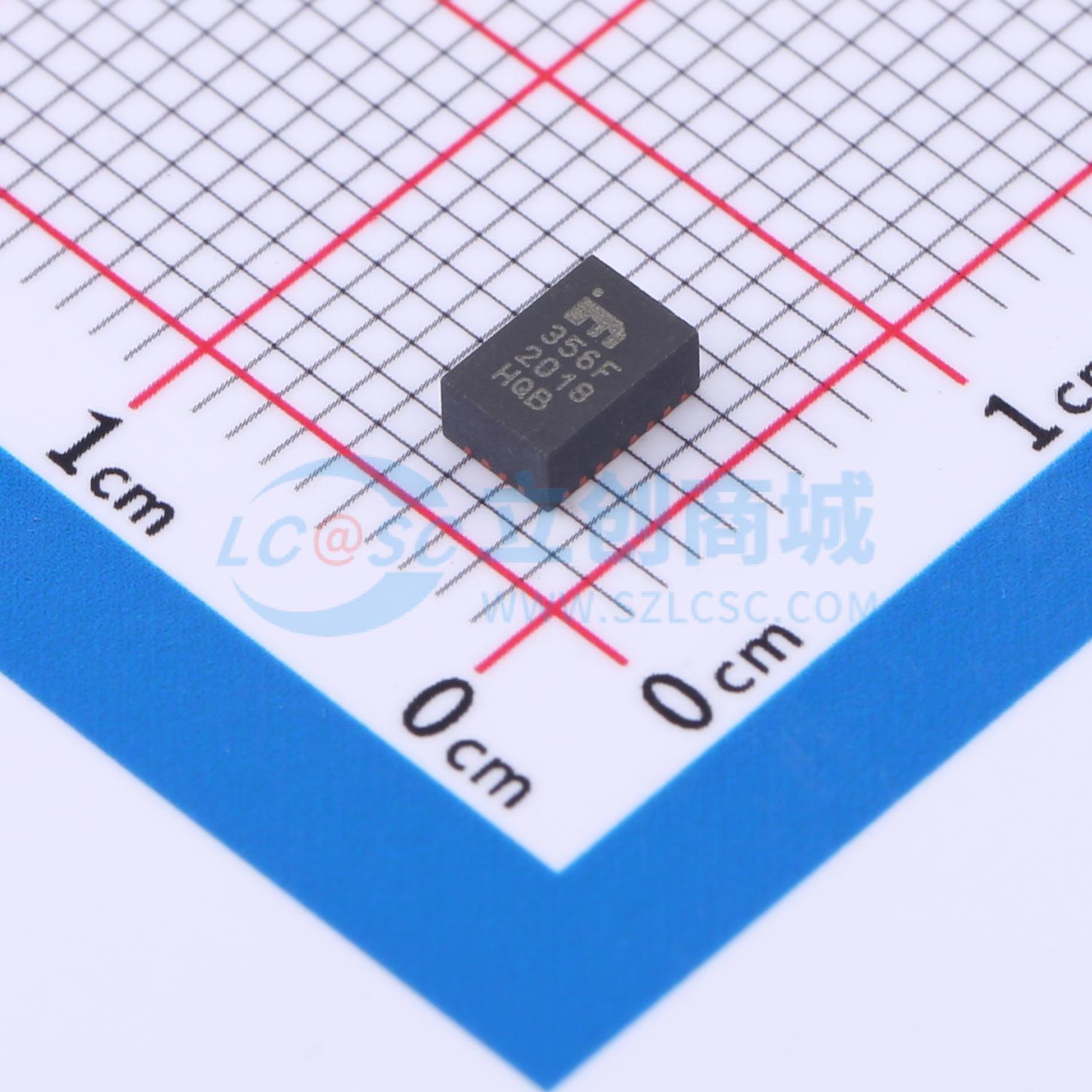

温馨提醒：图片仅供参考，商品以实物为准

MIC33M356-FAYMP-TR

3A电源模块降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC33M356是一款3A电流、低电压输入、同步降压调节器电源模块,具有集成电感。该模块采用常开时间控制架构,具有HyperLight Load模式,可在轻负载下提供高效率和超快瞬态响应。通过I²C接口可以编程输出电压和其他参数。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC33M356-FAYMP-TR
商品编号: C1870724
商品封装: QFN-24(3x4.5)
包装方式: 编带
商品毛重: 1.6克(g)

商品参数

商品概述

MIC33M356是一款采用I²C可编程的高效、低压输入、3A电流同步降压调节器电源模块，集成了电感。具备HyperLight Load模式的恒定导通时间（COT）控制架构在轻载时可实现极高效率，同时仍具备超快速瞬态响应。 I²C接口允许对输出电压进行编程，输出电压范围为0.6V至1.28V，分辨率为5mV；或0.6V至3.84V，分辨率为10mV和20mV。提供两种不同的默认电压选项（0.9V和1.0V），以便应用可以从安全电压水平启动，然后在I²C控制下切换到高性能模式。漏极开路电源正常（Power Good）输出便于输出电压监控和排序。如果设置为关断模式（EN = GND），MIC33M356通常消耗1.5μA电流，同时输出通过一个10Ω下拉电阻放电（如果启用了输出放电功能）。 MIC33M356的引脚排列与MIC33M350兼容，便于应用轻松转换。 2.4V至5.5V的输入电压范围、低关断电流和静态电流使MIC33M356非常适合单节锂离子电池供电的应用。100%占空比能力可实现低压差运行，扩展了便携式系统的工作范围。 MIC33M356采用散热高效的24引脚、3.0mmx4.5mmx1.8mm QFN封装，工作结温范围为 -40℃至 +125℃。

商品特性

输入电压范围：2.4V至5.5V
3A输出电流
通过I²C进行多重故障指示
I²C可编程：
- 输出电压：0.6V至1.28V，分辨率5mV；或0.6V至3.84V，分辨率10mV和20mV
- 压摆率：0.2ms/V至3.2ms/V
- 导通时间（开关频率）
- 高端电流限制：3.5A或5A
- 使能延迟：0.2ms - 3ms
- 禁用时输出放电（EN = GND）
高效率（高达95%）
超快速瞬态响应
在电压/负载/温度范围内输出电压精度为±1.5%
带预偏置输出的安全启动
典型关断电源电流1.5μA
低压差（100%占空比）运行
I²C速度高达3.4MHz
锁存式热关断保护
锁存式电流限制保护
电源正常（PG）漏极开路输出
符合CISPR32 B类辐射标准

应用领域

固态硬盘（SSD）
平板电脑、笔记本电脑和超极本
FPGA、DSP和低压ASIC电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.4V~5.5V
	输出电压	600mV~1.28V
	输出电流	3A
	开关频率	1.7MHz~2.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	60uA
	开关管(内置/外置)	内置
	输出类型	可调
