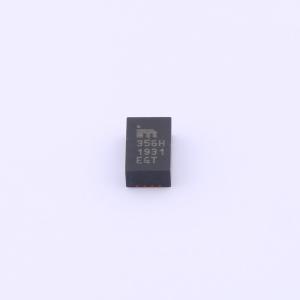

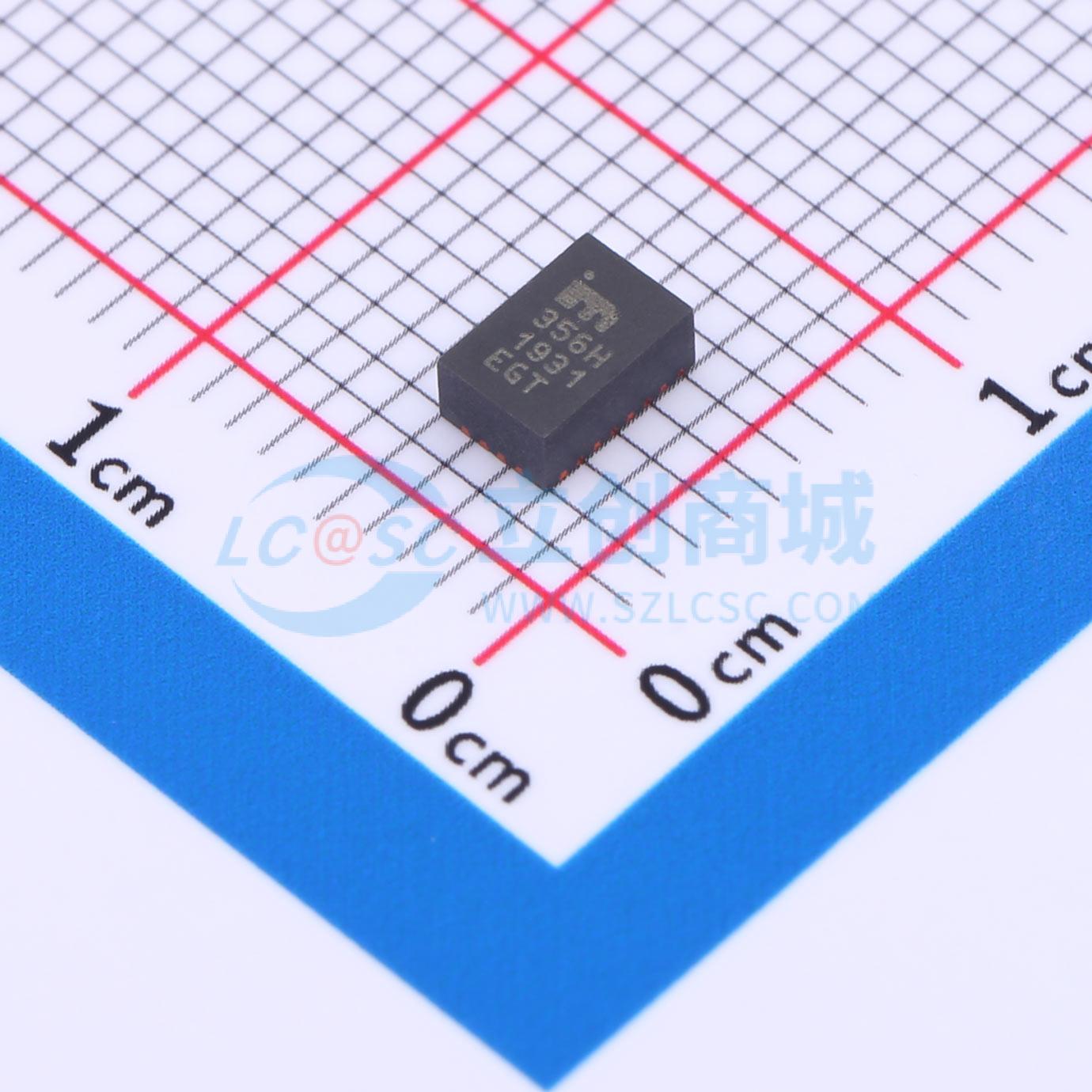

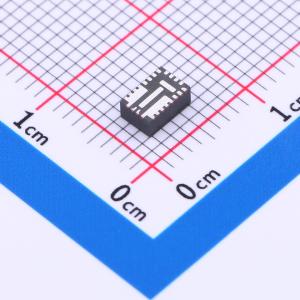

MIC33M356-HAYMP-TR

MIC33M356是一款I²C可编程、高效、低压输入、3A电流、集成电感的同步降压调节器电源模块。采用HyperLight Load模式的恒定导通时间（COT）控制架构，在轻载时可实现极高效率，同时具备超快速瞬态响应。 I²C接口允许将输出电压编程为0.6V至1.28V，分辨率为5mV；或0.6V至3.84V，分辨率为10mV和20mV。提供两种不同的默认电压选项（0.9V和1.0V），以便应用可以从安全电压水平启动，然后在I²C控制下切换到高性能模式。 漏极开路电源正常输出便于进行输出电压监控和排序。若设置为关断状态（EN = GND），MIC33M356通常消耗1.5μA电流，同时输出通过一个10Ω下拉电阻放电（如果启用了输出放电功能）。 MIC33M356的引脚排列与MIC33M350兼容，便于应用转换。 2.4V至5.5V的输入电压范围、低关断和静态电流，使MIC33M356非常适合单节锂离子电池供电的应用。100%占空比能力可实现低压差运行，扩展便携式系统的工作范围。 MIC33M356采用散热高效的24引脚、3.0mm × 4.5mm × 1.8mm QFN封装，工作结温范围为-40℃至+125℃。

• 输入电压范围：2.4V至5.5V
• 3A输出电流
• 通过I²C进行多重故障指示
• I²C可编程：
  • 输出电压：0.6V至1.28V，分辨率5mV；或0.6V至3.84V，分辨率10mV和20mV
  • 压摆率：0.2ms/V至3.2ms/V
  • 导通时间（开关频率）
  • 高端电流限制：3.5A或5A
  • 使能延迟：0.2ms - 3ms
  • 禁用时输出放电（EN = GND）
• 高效率（高达95%）
• 超快速瞬态响应
• 在电压/负载/温度范围内输出电压精度为±1.5%
• 带预偏置输出的安全启动
• 典型关断电源电流1.5μA
• 低压差（100%占空比）运行
• I²C速度高达3.4MHz
• 锁存关断热关断保护
• 锁存关断电流限制保护
• 电源正常（PG）漏极开路输出
• 符合CISPR32 B类辐射标准

• 固态硬盘（SSD）
• 平板电脑、笔记本电脑和超极本
• FPGA、DSP和低压ASIC电源
