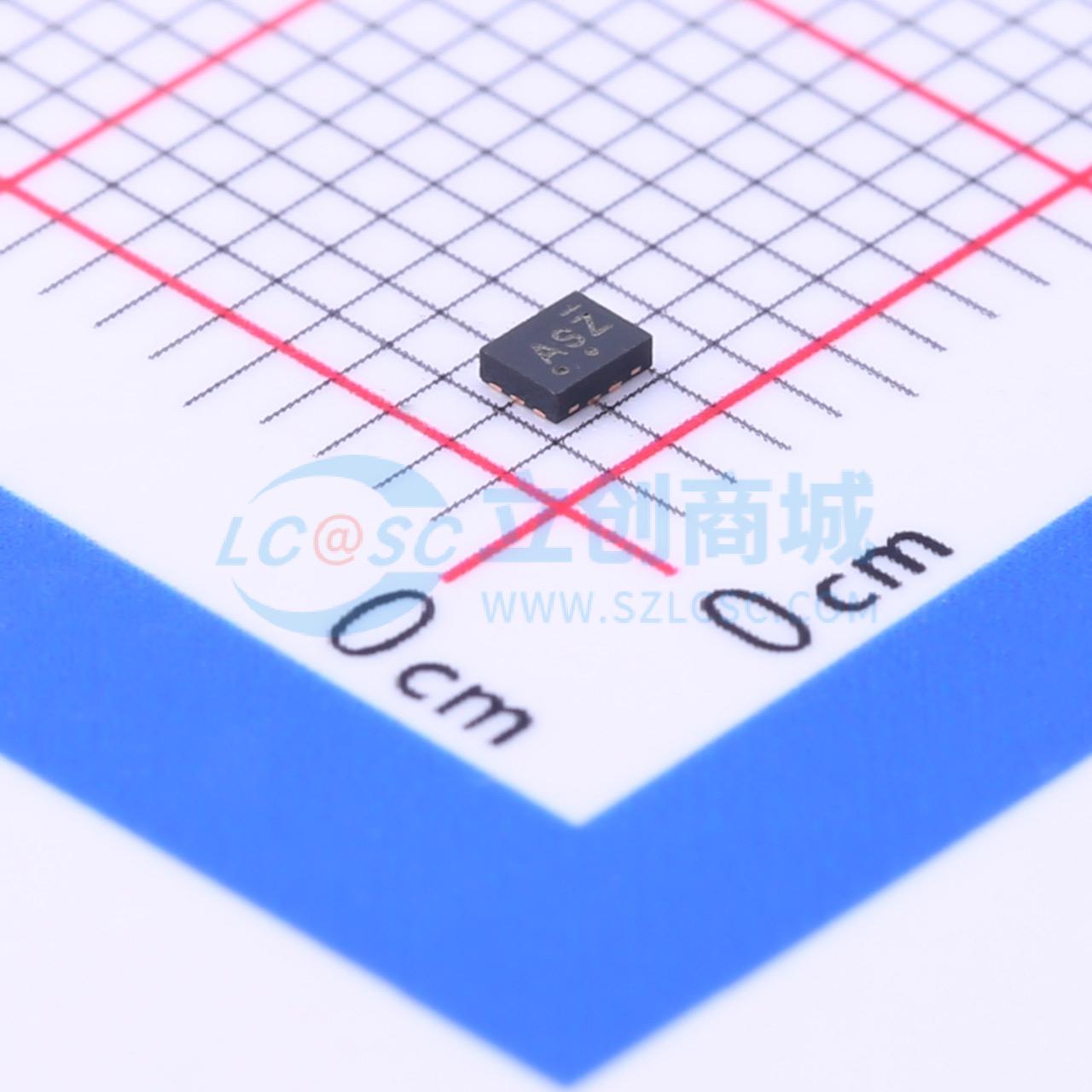

温馨提醒：图片仅供参考，商品以实物为准

NLAS7222BMUTAG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 安森美半导体的 NLAS7222B 和 NLAS7222C 属于模拟开关电路系列，采用公司先进的亚微米 CMOS 工艺生产，可实现行业领先的性能。NLAS7222B 和 NLAS7222C 均为 2 端口 - 1 端口模拟开关。其宽带宽和低位-位歪曲率使其能够以良好的信号完整性传递高速差分信号。每个开关都是双向的，在输出处提供高速信号的无衰减或很小衰减。行业领先优势包括不到 250 ps 的传播延迟，因此沟道电阻和 I/O 电容很低。其沟道-沟道串扰抑制高性能可产生很少的噪声干扰。其带宽足以传递高速 USB 2.0 差分信号 (480 Mb/s)。
品牌名称: onsemi(安森美)
商品型号: NLAS7222BMUTAG
商品编号: C184684
商品封装: WQFN-10(1.4x1.8)
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

NLAS7222B和NLAS7222C是2对1端口模拟开关。它们的宽带宽和低位间偏斜特性使其能够以良好的信号完整性传输高速差分信号。每个开关都是双向的，输出端对高速信号几乎无衰减。由于其低通道电阻和低I/O电容，它们的传播延迟小于250 ps。其高通道间串扰抑制能力可将噪声干扰降至最低。它们的带宽足够宽，能够传输高速USB 2.0差分信号（480 Mb/s）。

商品特性

在VCC = 3.3 V时，导通电阻（RON）典型值为8.0 Ω
低串扰：在250 MHz时为 -30 dB
低电流消耗：1.0 μA
通道导通电容：典型值为8.0 pF
VCC工作范围：1.65 V至4.5 V
带宽（或数据频率）>700 MHz
这些器件为无铅器件

应用领域

差分信号数据路由
USB 2.0信号路由

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	工作电压	1.65V~4.5V
	导通时间(ton)	14ns
	导通电阻(Ron)	8Ω

	属性	参数值
	关闭时间(toff)	10ns
	工作温度	-40℃~+85℃
	导通电容(Con)	8pF
	带宽	750MHz
