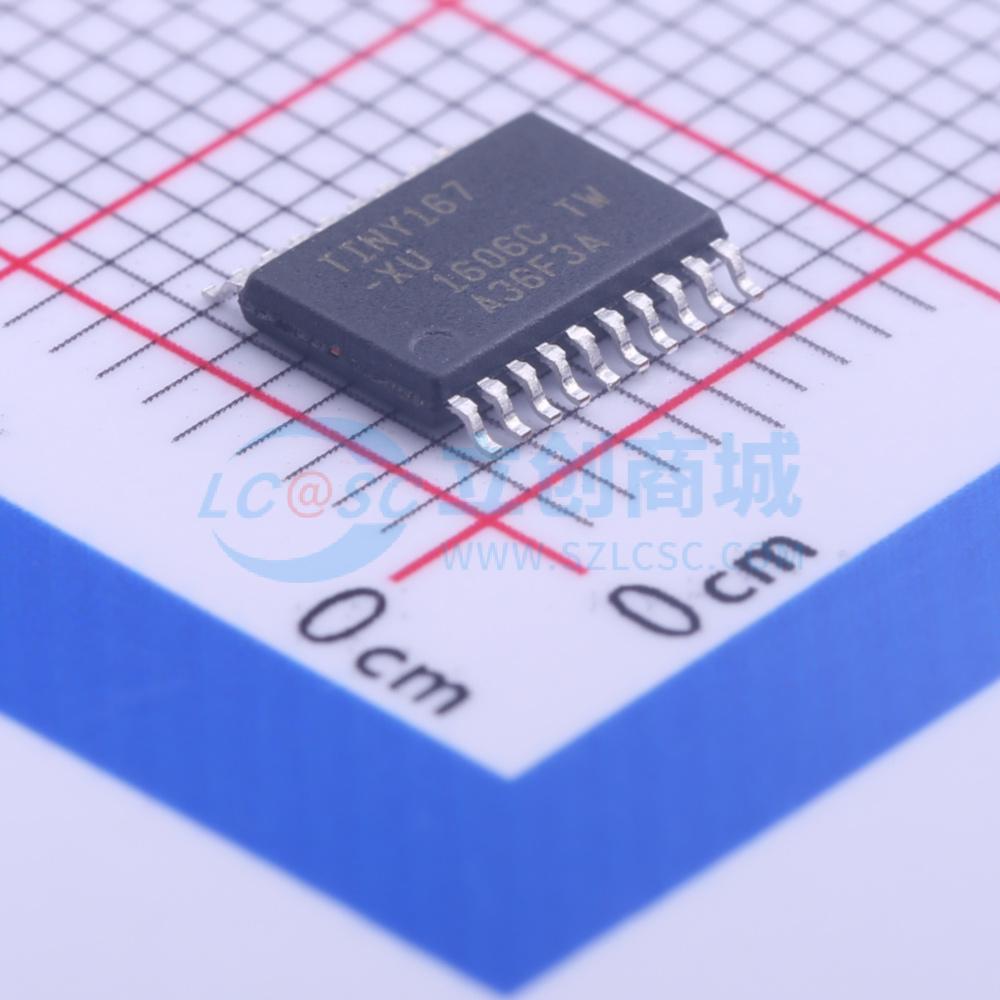

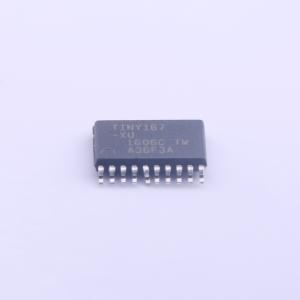

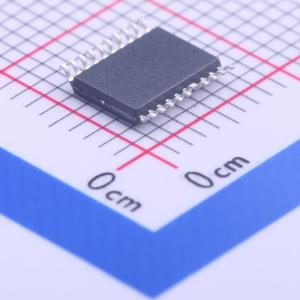

ATTINY167-XU

ATtiny87/167 是一种基于增强型 RISC 架构的低功耗 CMOS 8 位微控制器。通过在单个时钟周期内执行强大的指令，ATtiny87/167 实现了接近每 MHz 1 MIPS 的吞吐量，使系统设计人员能够优化功耗与处理速度之间的平衡。

AVR 核心结合了丰富的指令集和 32 个通用工作寄存器。所有 32 个寄存器都直接连接到算术逻辑单元 (ALU)，允许在一个时钟周期内执行的单条指令中访问两个独立的寄存器。由此产生的架构代码效率更高，同时比传统的 CISC 微控制器快达十倍的吞吐量。

ATtiny87/167 提供以下特性：8K/16K 字节的 In-System Programmable Flash、512 字节 EEPROM、512 字节 SRAM、16 条通用 I/O 线、32 个通用工作寄存器、一个带比较模式的 8 位定时器/计数器、一个 8 位高速定时器/计数器、通用串行接口、LIN 控制器、内部和外部中断、11 通道 10 位 ADC、带有内部振荡器的可编程看门狗定时器以及三种软件可选的节能模式。空闲模式停止 CPU 运行，同时允许 SRAM、定时器/计数器、ADC、模拟比较器和中断系统继续运行。掉电模式保存寄存器内容，禁用所有芯片功能直到下一次中断或硬件复位。ADC 噪声抑制模式停止 CPU 和所有 I/O 模块（除 ADC 外），以减少 ADC 转换期间的开关噪声。

该设备采用 Atmel 的高密度非易失性存储技术制造。片上 ISP Flash 允许通过 SPI 串行接口，在系统中使用常规非易失性存储器编程器或在 AVR 核心上运行的片上引导代码重新编程程序存储器。引导程序可以使用任何接口将应用程序下载到 Flash 存储器中。通过将 8 位 RISC CPU 与片上 In-System Self-Programmable Flash 结合在一个单片芯片上，Atmel ATtiny87/167 成为一种功能强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

ATtiny87/167 AVR 配备了完整的程序和系统开发工具套件，包括：C 编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
