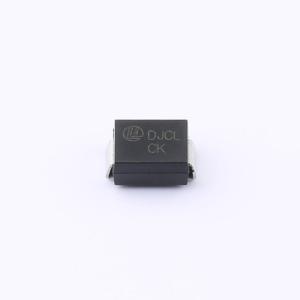

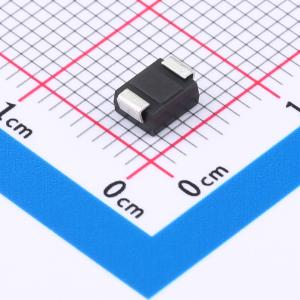

温馨提醒：图片仅供参考，商品以实物为准
SMBJ30CA-Q
双向TVS 30V截止 峰值脉冲电流：12.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 车灯，压力传感器，符合车规AEC-Q101
- 品牌名称
- Liown(里阳半导体)
- 商品型号
- SMBJ30CA-Q
- 商品编号
- C18347523
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 48.4V | |
| 峰值脉冲电流(Ipp) | 12.4A | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 36.8V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMBJ-Q系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变而设计。适用于表面贴装应用，以优化电路板空间。
商品特性
- 无卤且符合RoHS标准
- 薄型封装
- 内置应力释放设计
- 低电感
- 出色的钳位能力 在10/1000 μs波形下具有600W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间 10V以上器件的典型漏电流小于1 μA
- 可承受260 ℃的峰值高温回流焊接
- 符合J-STD-020标准的MSL 1级
- IEC-61000-4-2 ESD防护等级：空气放电30kV，接触放电30kV
- 单位重量：0.10g
- 通过AEC-Q101认证
